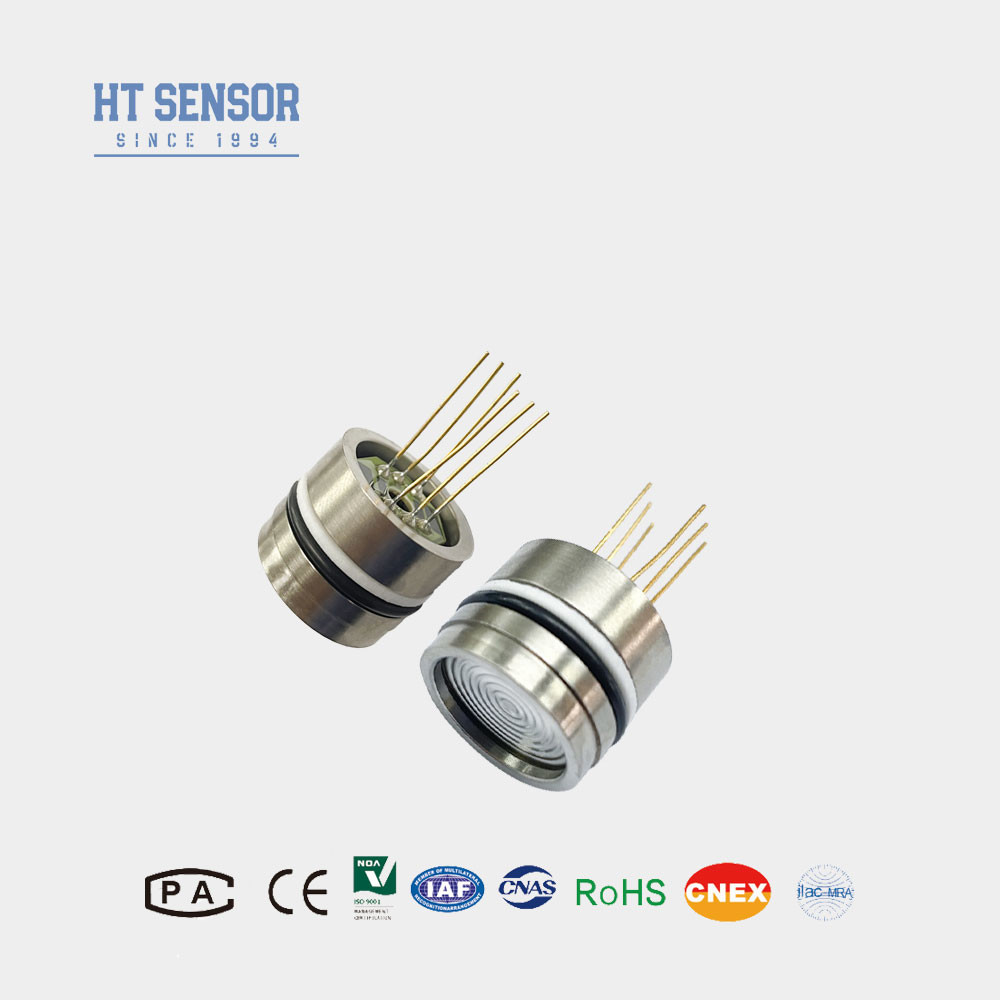

HT19F डायफ्राम सिलिकॉन दबाव सेंसर सेल Piezoresistive सेंसर स्टेनलेस स्टील
उत्पाद विवरण
| सामग्री: | 316L | न्यूनतम सीमा: | 10kpa |
|---|---|---|---|
| अधिकतम सीमा: | 60 एमपीए | आपूर्ति: | 1.5mA |

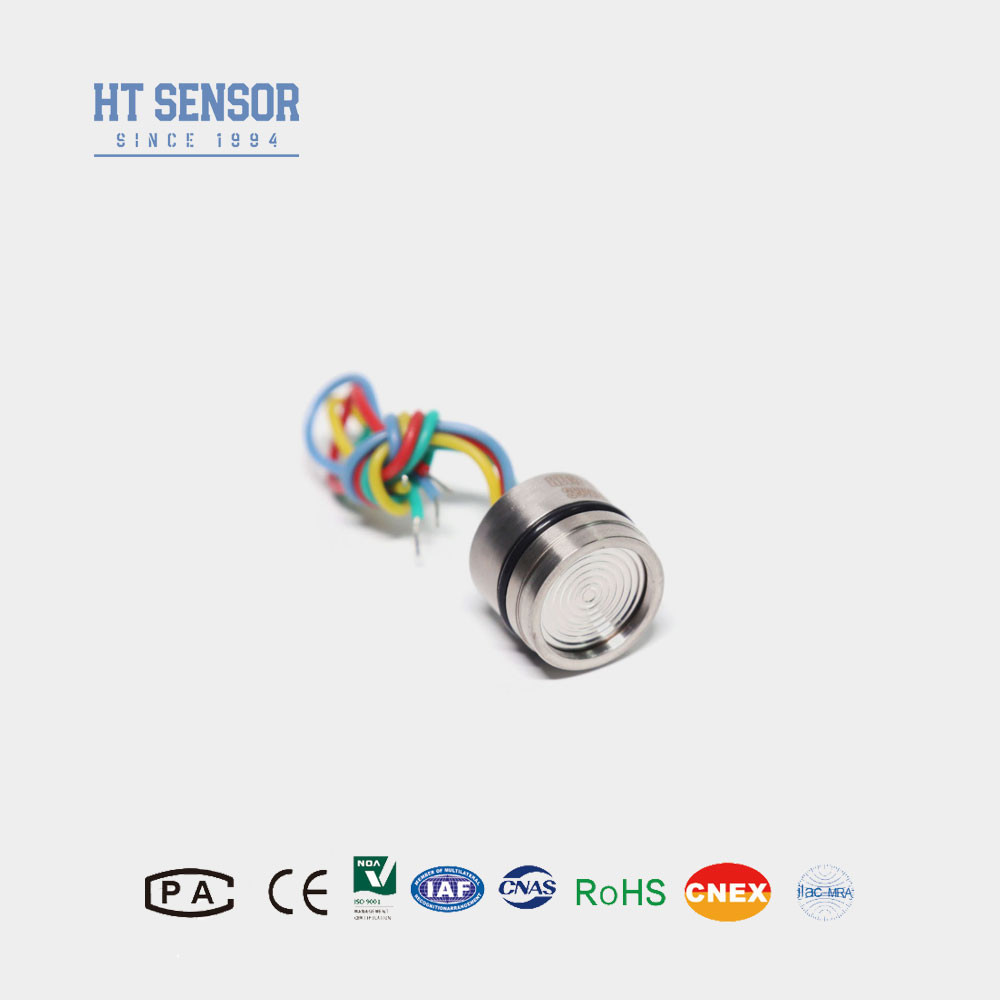

| उत्पादन: | 100mv+-30mv | चयन: | चार रंगों का सिलिकॉन तार या सोने की चादर वाला पिन |
| नमूना: | HT19 | उच्च: | 12 मिमी |
| तेल: | प्रसारित सिलिकॉन | धागा: | नहीं |
| प्रमुखता देना |
पीज़ोरेसिटिव डायफ्राम सिलिकॉन दबाव सेंसर,स्टेनलेस स्टील डायफ्राम सिलिकॉन दबाव सेंसर,सेल पीज़ोरेसिटिव सेंसर |
||
उत्पाद वर्णन
HT19F पीयाफ्राम सिलिकॉन दबाव सेंसर सेल पीज़ोरेसिटिव सेंसर निर्माण
HT19F सिलिकॉन दबावसेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT19F पिज़ोरेसिस्टिव सिलिकॉन दबाव सेंसर, मुख्य घटक एक उच्च स्थिरता फैला सिलिकॉन सेंसर तत्व है।316 लीटर स्टेनलेस स्टील डायफ्राम से सेंसर तत्व तक सिलिकॉन तेल दबाव का उपयोग करके सेंसर इन्कैप्सुलेशनउच्च स्थिरता, उच्च परिशुद्धता वाले सिलिकॉन दबाव चिप का उपयोग करते हुए अंतरराष्ट्रीय उन्नत उच्च स्थिरता, उच्च परिशुद्धता वाले सिलिकॉन दबाव चिप का उपयोग करते हुए पीज़ोरेसिटिव दबाव सेंसर, सिंटर किए गए आधार, एसएमटी, सोने की तारों के बंधन के अनुकूलित तनाव डिजाइन का उपयोग,डायफ्राम वेल्डिंग, उच्च वैक्यूम कोटिंग, दबाव चक्र तनाव उन्मूलन, उच्च तापमान उम्र बढ़ने, तापमान मुआवजा और अन्य प्रक्रियाओं के साथ।उत्पादन अनुभव और तकनीकी नवाचार, उत्पादों में उत्कृष्ट स्थिरता और प्रदर्शन है, जो उपयोगकर्ताओं द्वारा व्यापक रूप से मान्यता प्राप्त है।
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर:
- व्यापक माप सीमाः0~10KPa~100Mpa
- पीज़ोरेसिटिव सिलिकॉन सेंसर एलिमेंट
- Full316LSS,Full Titanium या Hastelloy डायफ्राम
- ओ-रिंग माउंट
- उच्च सटीकता और स्थिरता।
आवेदन सिलिकॉन दबाव सेंसर का:
- गैस और तरल पदार्थ का माप दबाव
- पेट्रोलियम शोषण
- जल आपूर्ति, शहर की गर्म आपूर्ति
- प्रक्रिया नियंत्रण प्रणाली
- विमानन और नौवहन निरीक्षण
- हाइड्रोलिक दबाव
सिलिकॉन दबाव सेंसर के विद्युत डेटा
आपूर्ति:1.5mADC
इनपुट प्रतिबाधा:3KΩ~6KΩ
आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
इन्सुलेशन प्रतिरोधः≥100MΩ/50VDC
इन्सुलेशन वोल्टेजः 500VAC आवास और विद्युत कनेक्शन के बीच क्षति का कारण नहीं होगा
मध्यम संगतः 316L स्टेनलेस स्टील के साथ तरल, गैस संगत
सिलिकॉन दबाव सेंसर का प्रदर्शन विनिर्देश
| प्रदर्शन पैरामीटरः | |||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | ०५० | °C | ||
| ≥35kPa | 0 ¢ 70 | °C | |||
| परिचालन तापमान | -20 ¢80 | °C | |||
| भंडारण तापमान | -40 ₹125 | °C | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | 28 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA का निरंतर धारा और 25°C का परिवेश तापमान | |||||
आयाम
नोटः
1. असेंबली के दौरान, आवश्यक हवा की tightness प्राप्त करने के लिए कोर आकार और ट्रांसमीटर आवास के समन्वय पर ध्यान दें।
2. आवास की असेंबली प्रक्रिया के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम करने या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि परीक्षित माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ असंगत है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम का विकृति या छिद्रण और कोर को नुकसान न हो।
5गेज कोर के नकारात्मक दबाव कक्ष में पानी, वाटर वाष्प या संक्षारक माध्यमों के प्रवेश को रोकने के लिए गेज कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें।
6यदि पिन में कोई परिवर्तन होता है, तो कृपया वास्तविक उत्पाद पर लेबल देखें।
