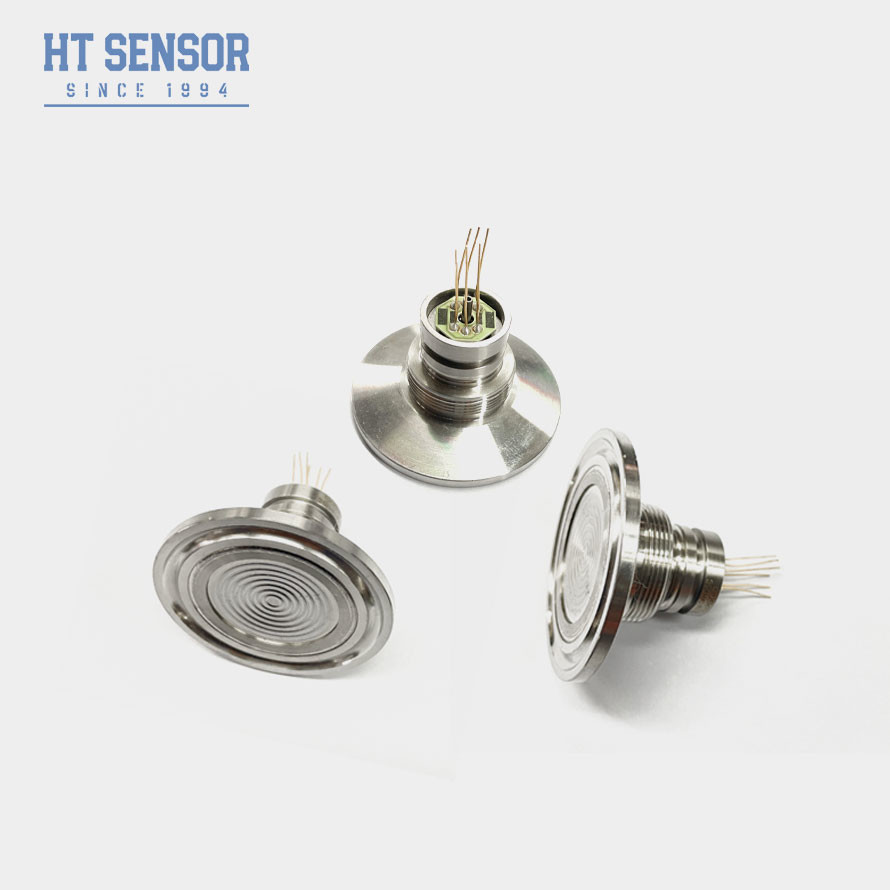

HT-IQ फ्लश माउंटेड सेंसर क्लैंप कसकर सील डायाफ्राम प्रेशर ट्रांसड्यूसर सिलिकॉन प्रेशर सेंसर
Product Details
| प्रतिरूप संख्या।: | एचटी-आईक्यू | श्रेणी: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| तारों का प्रकार: | सोने से ढंके कोवर पिन या 4 तार | मापने का माध्यम: | वायु और तरल जल और तेल |
| डीआइए: | 50.4 मिमी | उत्पादन: | एनालॉग 100mv+-30mv |
| शक्ति: | 1.5mA | प्रकार: | फ्लश डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर |
| सामग्री: | 316L स्टेनलेस स्टील | धागा: | 50.4 मिमी |
| प्रमुखता देना |
क्लैंप तंग फ्लश घुड़सवार सेंसर,क्लैंप कसकर सील डायफ्राम दबाव ट्रांसड्यूसर,सील डायफ्राम फ्लश माउंटेड सेंसर |
||
Product Description
एचटी-आईक्यू फ्लश माउंटेड सेंसर क्लैंप क्लैंप कसकर सील डायफ्राम दबाव ट्रांसड्यूसर
एचटी-आईक्यू पीज़ोरेसिस्टिवसिलिकॉनदबाव सेंसर
फ्लश सिलिकॉन दबाव सेंसर का परिचय:
एचटी - आईक्यू दबाव सेंसर एक प्रकार का फ्लशिंग डिफ्यूजन सिलिकॉन डायफ्राम दबाव सेंसर है। क्लैंप दबाव सेंसर डिस्पोजेबल सिलिकॉन तेल भरने की तकनीक का उपयोग करता है।सिलिकॉन तेल द्वारा दबाव महसूस डायाफ्राम चिप के लिए पारित किया जाता है, क्षतिपूर्ति सर्किट दबाव संकेत रैखिक विद्युत संकेत के लिए सही किया जाएगा। कार्ड कसकर स्केलिंग, अस्वास्थ्यकर और आसंजन को रोकने के लिए सील है। व्यापक रूप से खाद्य, चिकित्सा में इस्तेमाल किया,शराब और अन्य स्वास्थ्य उद्योग, आमतौर पर मापने के माध्यमों के लिए उपयुक्त हो सकता है दूषित अवसरों.Flat ढाल clamping संरचना, आसान स्थापना और विघटन, आसान सफाई.
उत्पाद की विशेषताएंफ्लश सिलिकॉन दबाव सेंसर का:
- उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील के मामले पैकेजिंग।
- मोटी फिल्म सर्किट द्वारा तापमान मुआवजा और शून्य सुधार।
- उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता।
- आसान सफाई के लिए डायफ्राम संरचना को कुल्ला करें।
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधाः 2.5KΩ~6KΩ
- आउटपुट प्रतिबाधाः 2.5KΩ~6KΩ
- विद्युत कनेक्शनः सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार।
| प्रदर्शन मापदंडफ्लश डिफ्यूज्ड सिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500 केपीएएस | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~200 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA @ 25°C | |||||
| रूपरेखा निर्माण | |
| आयाम |
|
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
2आवास की असेंबली प्रक्रिया के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम करने या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि परीक्षित माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ असंगत है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम का विकृति या छिद्रण और कोर को नुकसान न हो।
5गेज कोर के नकारात्मक दबाव कक्ष में पानी, वाटर वाष्प या संक्षारक माध्यमों के प्रवेश को रोकने के लिए गेज कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें।
6यदि पिन में कोई परिवर्तन होता है, तो कृपया वास्तविक उत्पाद पर लेबल देखें।
