BP93420D-II अंतर दबाव ट्रांसमीटर सेंसर
उत्पाद विवरण
| मॉडल: | BP93420D-II | श्रेणी: | 0-10kpa ~ 2mpa |
|---|---|---|---|
| शक्ति: | 5वीडीसी/24वीडीसी | उत्पादन: | 0.5-4.5V 4-20mA RS485 और इसी तरह |
| सामग्री: | स्टेनलेस स्टील | धागा: | पुरुष और महिला G1/4 आदि |
| दबाव प्रकार: | अंतर दबाव | संरक्षण वर्ग: | आईपी65 |
| कार्य तापमान: | 0-60℃ | योजक: | बिग डिन या ओईएम |
| प्रमुखता देना |
fluid differential pressure transmitter,BP93420D-II pressure sensor,differential pressure transmitter with warranty |
||
उत्पाद वर्णन

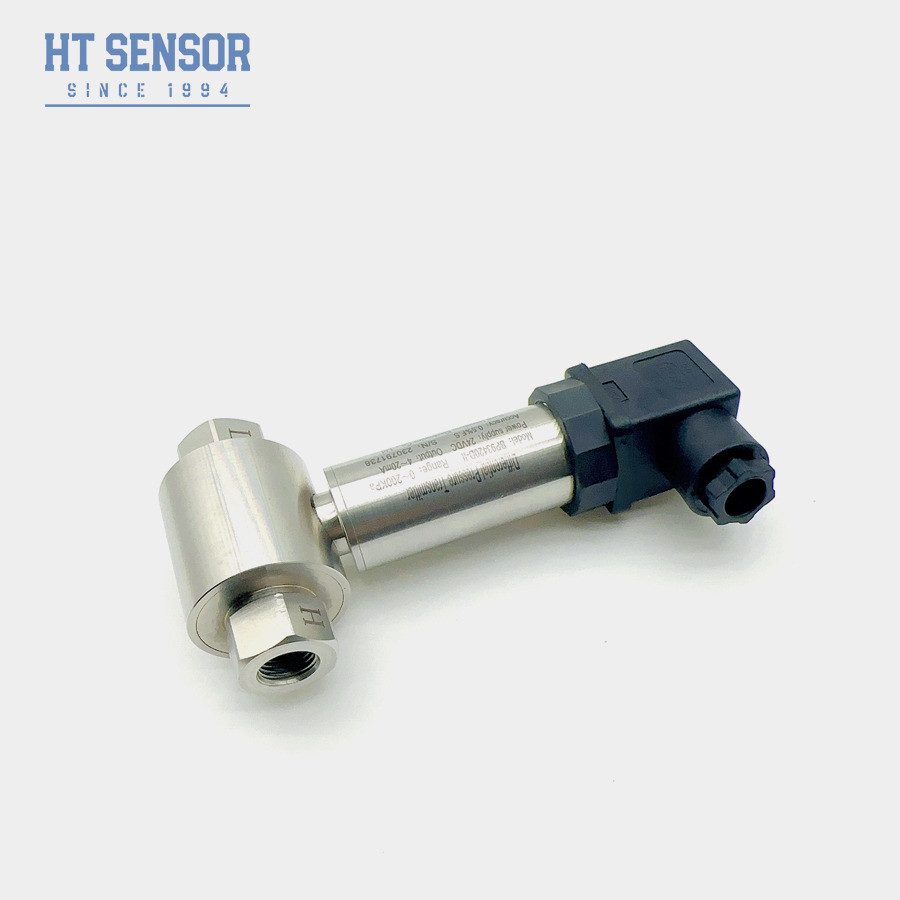

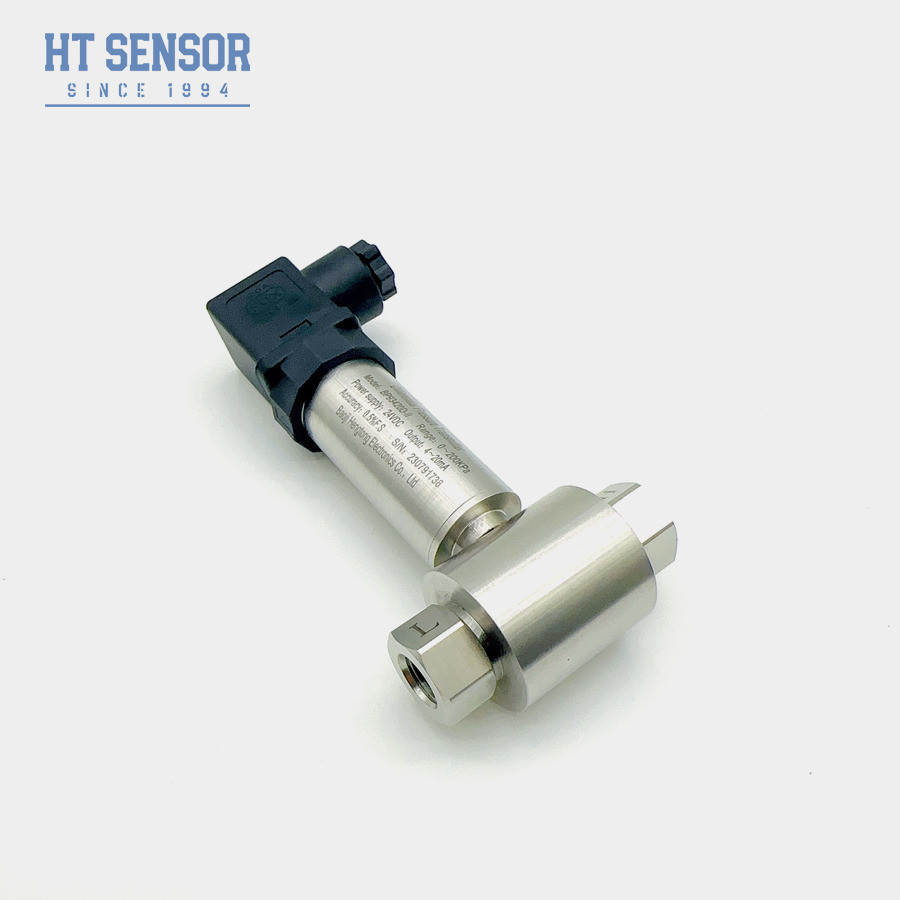

BP93420D-II द्रव में अंतर दबाव के लिए अंतर दबाव ट्रांसमीटर सेंसर
BP93420DIIDविभेदकपीपुनरुत्थानट्रांसमीटर
अंतर दबाव ट्रांसमीटर का परिचयः
BP93420DII अंतर दबाव सेंसर एक सेंसर उपकरण है जिसका उपयोग द्रव में अंतर दबाव को मापने के लिए किया जाता है।यह दो अलग अलग बिंदुओं के बीच दबाव में अंतर को माप सकता है और अक्सर एक पाइपलाइन में स्तर की निगरानी के लिए प्रयोग किया जाता हैअंतर दबाव सेंसर का व्यापक रूप से औद्योगिक नियंत्रण प्रणालियों, एचवीएसी प्रणालियों और तरल स्तर माप अनुप्रयोगों में उपयोग किया जाता है।
कुल मिलाकर, औद्योगिक और वाणिज्यिक अनुप्रयोगों की एक विस्तृत श्रृंखला में अंतर दबाव सेंसर अपरिहार्य हैं, जो द्रव प्रवाह को नियंत्रित करने, वायु गुणवत्ता को बनाए रखने,और तरल पदार्थ के स्तर का प्रबंधनउनकी बहुमुखी प्रतिभा और विश्वसनीयता उन्हें कई प्रणालियों में आवश्यक घटक बनाती है जहां सटीक दबाव अंतरों को मापने और निगरानी करने की आवश्यकता होती है।
उत्पाद की विशेषताएंअंतर दबाव ट्रांसमीटर का:
- ट्रांसमीटर एक स्टेनलेस स्टील संरचना डिजाइन है, यह कॉम्पैक्ट और स्थापित करने के लिए आसान बना देता है
- यह सख्त तापमान क्षतिपूर्ति और उम्र बढ़ने की जांच से गुजरता है, स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करता है
- विद्युत इंटरफ़ेस को प्लग-इन या प्रत्यक्ष वायरिंग विकल्प के रूप में चुना जा सकता है।
आवेदनअंतर दबाव ट्रांसमीटर का:
- पेट्रोलियम, रासायनिक, बिजली और जल विज्ञान जैसे उद्योगों के पाइपलाइनों में विभिन्न गैसों या तरल पदार्थों के अंतर दबाव को मापने के लिए उपयुक्त।
- पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसे औद्योगिक ऑन-साइट प्रक्रियाओं में लागू
- पाइपलाइनों और भट्ठी कक्षों के लिए दबाव माप
| प्रदर्शन मापदंडअंतर दबाव ट्रांसमीटर का | |
|---|---|
| माप सीमा | 0-10KPa......~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5%F.S/वर्ष ((≤200KPa) ±0.2%F.S/वर्ष ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| मुआवजा तापमान | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| परिचालन तापमान | -30°C~80°C |
| भंडारण तापमान | -40°C~100°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार |
|
| ०/१५ वी | ||
| 0.5 ∙4.5V | 5 वीडीसी |
| आदेश देने की युक्तियाँअंतर दबाव ट्रांसमीटर का |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा गया माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2विश्वसनीय संचालन सुनिश्चित करने के लिए माप बिंदु और ट्रांसमीटर के बीच तीन-वाल्व मनिफोल्ड स्थापित करने की सिफारिश की जाती है,ट्रांसमीटर के सकारात्मक और नकारात्मक दबाव कक्षों पर धीमी और समान दबाव लागू सुनिश्चित करना.
3स्थापना के दौरान, स्थापना स्थान के उत्पाद पर प्रभाव को कम करने के लिए दोनों छोरों पर दबाव इंटरफेस को क्षैतिज रूप से रखने की सलाह दी जाती है।
4. विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय हस्तक्षेप, या रेडियो आवृत्ति हस्तक्षेप,कृपया हमारी कंपनी को सूचित करें और आदेश में इन आवश्यकताओं को निर्दिष्ट करें
| आदेश मार्गदर्शिकाअंतर दबाव ट्रांसमीटर का | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa......~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ¢ 5 वीडीसी | S6 | 0 ̊10 वीडीसी | |||||
| S3 | 0 ̊5 वीडीसी | S7 | 0.5 ∙4.5 वीडीसी | |||||
| S4 | 010mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
