| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BPHT3351 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BPHT3351 | विद्युत आपूर्ति: | 15~45 वीडीसी |
|---|---|---|---|
| वजन: | 3.6 किग्रा | स्थिरता: | +-0.2% एफ.एस./वर्ष |
| दबाव प्रकार: | अंतर दबाव | विनिर्देश: | 500pa~200kpa |
| उत्पत्ति: | चीन | प्रकार: | कैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर |
| मापने का माध्यम: | गैस | सटीकता ग्रेड: | 0.075% |
| आईपी रेटिंग: | IP65 | ||
| प्रमुखता देना: | 45 वीडीसी अंतर दबाव संकेतक ट्रांसमीटर,अंतर दबाव संकेतक ट्रांसमीटर क्षमता,45 वीडीसी कैपेसिटिव डिफरेंशियल प्रेशर सेंसर |
||
क्षमतात्मक अंतर दबाव ट्रांसमीटर का परिचय:

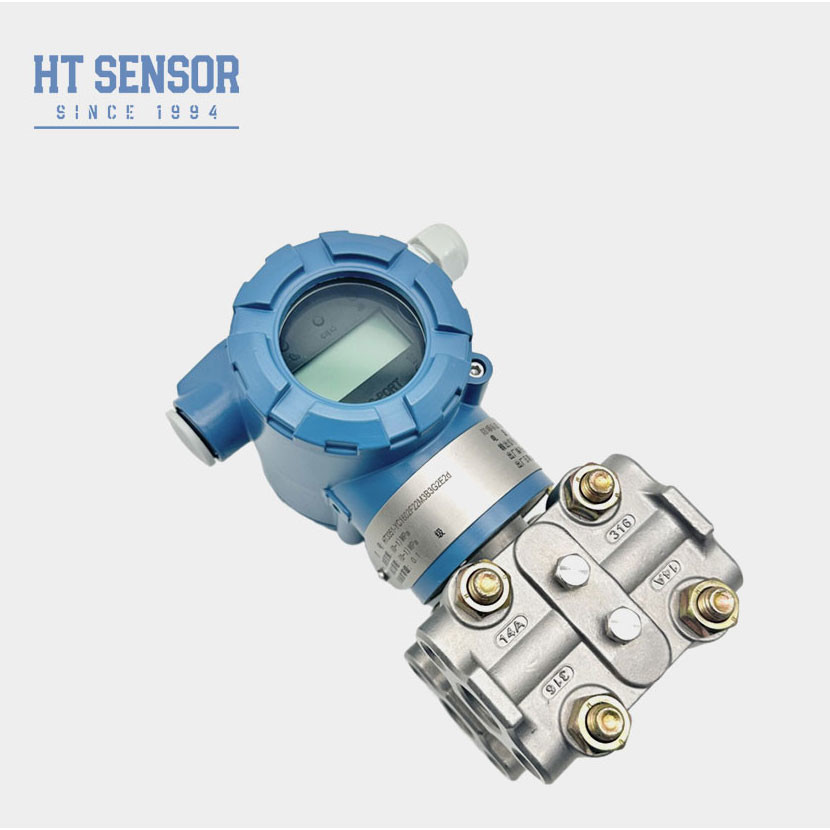

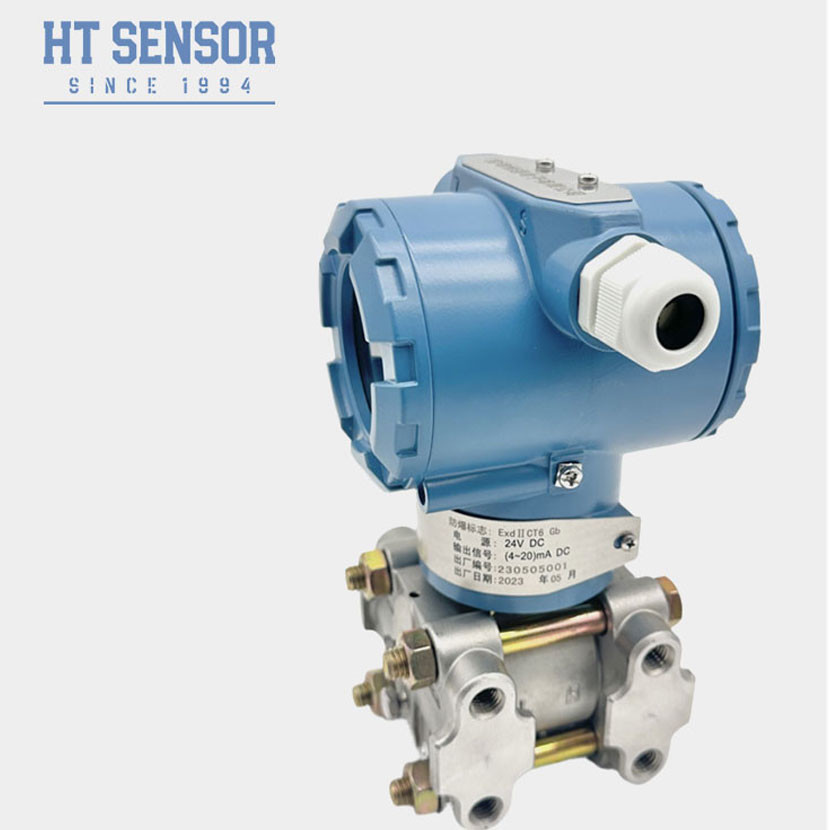

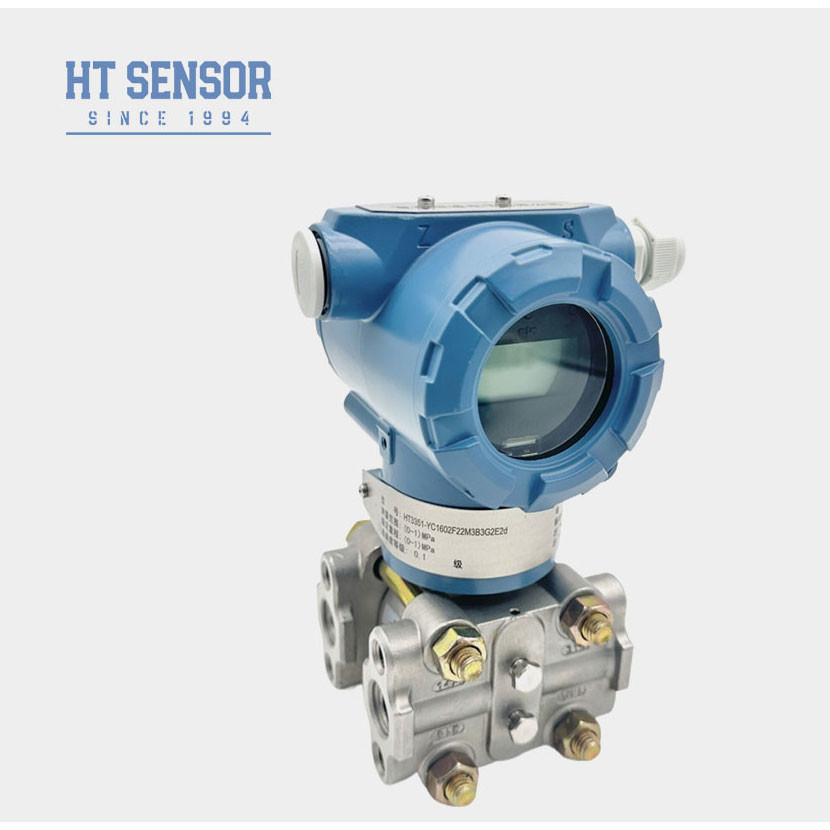

BPHT3351 कैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटरसेंसर, दबाव या अंतर दबाव सेंसर क्षमता मूल्य परिवर्तन, एडी रूपांतरण के बाद उत्पन्न एनालॉग सिग्नल, एक डिजिटल माइक्रोप्रोसेसर को भेजा संकेत में कर देगा,माइक्रोप्रोसेसर गणना और प्रसंस्करण आउटपुट के बाद एक डिजिटल संकेत, डीए को वर्तमान नियंत्रण सर्किट में परिवर्तित करने के बाद, 4 ~ 20mA एनालॉग वर्तमान सिग्नल आउटपुट में परिवर्तित किया जाता है।
उत्पाद की विशेषताएंकैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर का:
1.ट्रांसमीटर स्टेनलेस स्टील संरचना डिजाइन, कॉम्पैक्ट संरचना और आसान स्थापना को अपनाता है।
2स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए सख्त तापमान मुआवजे और उम्र बढ़ने की जांच के बाद।
3विद्युत इंटरफेस को प्लग-इन या प्रत्यक्ष वायरिंग विकल्प के रूप में चुना जा सकता है।
आवेदनकैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर का:
1. पेट्रोलियम, रासायनिक, बिजली और जल विज्ञान जैसे उद्योगों के पाइपलाइनों में विभिन्न गैसों या तरल पदार्थों के अंतर दबाव को मापने के लिए उपयुक्त है।
2. पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसे औद्योगिक ऑन-साइट प्रक्रियाओं में लागू होता है।
3पाइपलाइनों और भट्ठी कक्षों के लिए दबाव माप।
रेंजः
| आउटपुट | एनालॉग आउटपुटः दो ¥ वायर 4-20mADC |
| डिजिटल आउटपुटः दो ¥वायर 4-20mADC और HART के अनुसार ओवरलैपिंग चर डिजिटल संकेत | |
| विद्युत आपूर्ति | आपूर्ति वोल्टेज 12.5-45VDC |
| सीमा भार | अधिकतम लोड प्रतिरोधक Rmax लूप में आपूर्ति वोल्टेज द्वारा निर्धारित, नीचे चित्र देखें। हार्ट प्रोटोकॉल लोड प्रतिरोधक की आवश्यकता 250Ω से कम नहीं, 600Ω से अधिक नहीं |
| संचार दूरी | अधिकतम 1.5 किमी, बहु-पते संचार 15 स्मार्ट ट्रांसमीटर अधिकतम कनेक्ट कर सकते हैं। |
| प्रदर्शन | 4 डिजिटल डिस्प्ले, 5 अंकों का एलसीडी डिस्प्ले, पॉइंटर प्रकार। |
| धमाका प्रतिरोधी | ExiaIICT5;विस्फोट निवारक प्रकार |
| शून्य विस्थापन | सकारात्मक या नकारात्मक हस्तांतरण कर सकते हैं, लेकिन अधिकतम मूल्य से अधिक नहीं हो सकता है |
| तापमान | परिवेश का तापमान -40-85°C(जब एलसीडी चुनेंः -20-70°C) |
| मध्यम तापमान | -40 ̊104°C |
| स्थैतिक दबाव और एकतरफा अधिभार | 3.45 केपीए ((पूर्ण दबाव) ∙ 31.2 एमपीए ((गाइज दबाव) |
| सापेक्ष आर्द्रता | ५% ९८% आरएच |
| चलाने का समय | 5 सेकंड से कम. |
| क्षमता परिवर्तन | 0.16 सेमी3 से कम |
| नमी समायोजन | 0.20 ¢ 25 सेकंड |
| खराबी अलार्म | यदि खराबी होती है, तो ऑटोमेटिज्म निदान समारोह 3.9 या 21.0mA आउटपुट करेगा |
| कॉन्फ़िगरेशन सुरक्षा | डेटा को यादृच्छिक रूप से संशोधित करने से बचने के लिए, सॉफ्टवेयर का उपयोग कर सकते हैं या रिकॉर्ड डेटा लॉक स्विच की रक्षा |
कार्य सिद्धांतकैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर का:
जैसा कि काम करने के सिद्धांत में संकेत दिया गया है, बाहरी दबाव या अंतर दबाव सेंसर क्षमता मूल्य में कुछ परिवर्तन का कारण होगा। डिजिटल संकेत रूपांतरण के माध्यम से,यह आवृत्ति संकेत में बदल जाएगा, जो माइक्रोप्रोसेसर को भेजा जाता है।
माइक्रोप्रोसेसर द्वारा गणना, एक वर्तमान नियंत्रण संकेत वर्तमान नियंत्रण सर्किट के लिए आउटपुट किया जाएगा, एनालॉग 4-20mA वर्तमान में परिवर्तित
इस बीच, माइक्रोप्रोसेसर इंटरैक्टिव और अन्य कार्यों (प्रदर्शन और सेटिंग) के लिए जिम्मेदार है।डिजिटल संचार के लिए उपयोग किए जाने वाले संचार पोर्ट को हमारी कंपनी के विशेष पोर्ट की आवश्यकता होती है. हार्ट मॉड्यूल ट्रांसमीटर हार्ट संचार का एहसास करेगा।
मापने के तरीकेकैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर का:
द्रव स्तर का मापनः
द्रव प्रवाह के माप में, प्रक्रिया नलिका के किनारे दबाव नल को तोड़ दिया जाना चाहिए ताकि मल की तलछट से बचा जा सके।प्रेषक को दबाव नल के बगल में या नीचे लगाया जाना चाहिए, ताकि प्रक्रिया नलिका में वायु बुलबुले न निकलें।
एफक्यूए:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
A: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारे वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हैहमेशा उपलब्ध।
