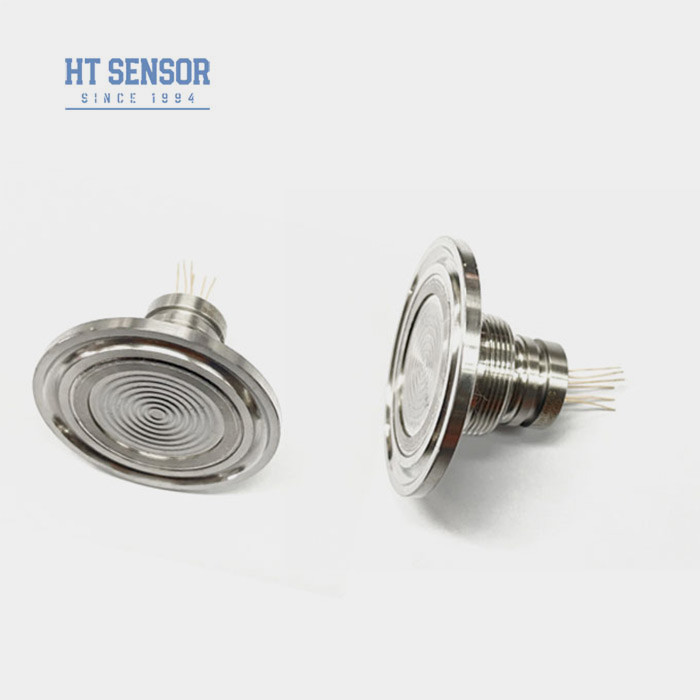

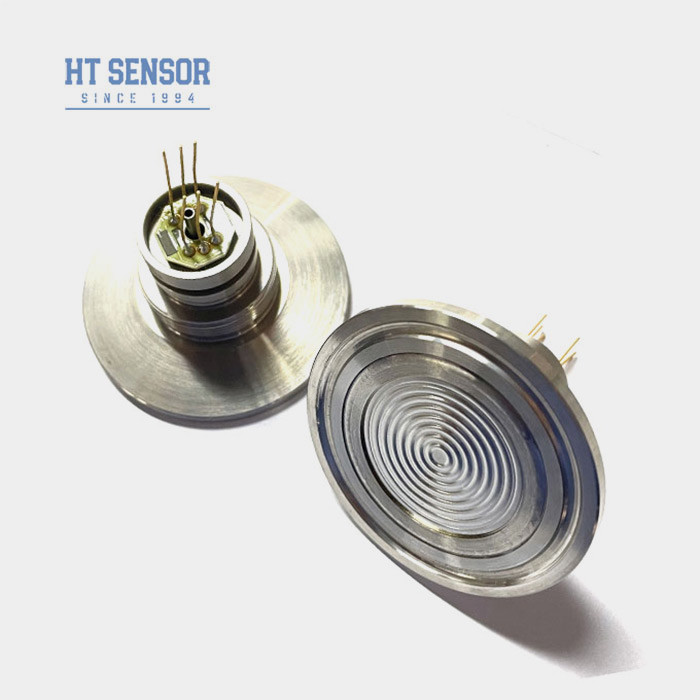

HT-IQ सिलिकॉन फ्लश प्रेशर सेंसर फ्लश डायाफ्राम प्रेशर ट्रांसमीटर कोर 50.4mm
Product Details
| प्रतिरूप संख्या।: | एचटी-आईक्यू | श्रेणी: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| तारों का प्रकार: | सोने से ढंके कोवर पिन या 4 तार | मापने का माध्यम: | हवा और तरल क्लैंप |
| डीआइए: | 50.4 मिमी | उत्पादन: | एनालॉग 100mv+-30mv |
| शक्ति: | 1.5mA | प्रकार: | फ्लश डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर |
| सामग्री: | 316L स्टेनलेस स्टील | धागा: | 50.4 मिमी |
| प्रमुखता देना |
एचटी-आईक्यू सिलिकॉन फ्लश दबाव सेंसर,50.4 मिमी सिलिकॉन फ्लश दबाव सेंसर,फ्लश डायफ्राम दबाव ट्रांसमीटर 50.4 मिमी |
||
Product Description
एचटी-आईक्यू सिलिकॉन दबाव सेंसर 50.4 मिमी क्लैंप कनेक्शन के साथ तरल परीक्षण के लिए
एचटी-आईक्यू पीज़ोरेसिस्टिवसिलिकॉनदबाव सेंसर
फ्लश सिलिकॉन दबाव सेंसर का परिचय:
एचटी - आईक्यू दबाव सेंसर एक फ्लश प्रसारित सिलिकॉन डायफ्राम दबाव सेंसर है। डिस्पोजेबल सिलिकॉन तेल भरने की तकनीक के साथ क्लैंप दबाव सेंसर।डायफ्राम द्वारा महसूस दबाव सिलिकॉन तेल के माध्यम से दबाव चिप के लिए प्रेषित किया जाता है, और मुआवजा सर्किट एक रैखिक विद्युत संकेत के लिए दबाव संकेत को सही करता है। स्केलिंग, अस्वास्थ्यकर और चिपकने से रोकने के लिए क्लैंप मास्क को सीधे दबाया जाता है। व्यापक रूप से खाद्य, चिकित्सा में उपयोग किया जाता है,शराब और अन्य स्वास्थ्य उद्योगों और आम तौर पर माप मीडिया के लिए उपयुक्त हो सकता है दूषित अवसरोंक्लैंपिंग संरचना के साथ फ्लैट डायफ्राम, स्थापित करने और हटाने में आसान, साफ करने में आसान।
उत्पाद की विशेषताएंफ्लश सिलिकॉन दबाव सेंसर का:
- उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील आवास पैकेजिंग
- मोटी फिल्म के माध्यम से तापमान मुआवजा और शून्य बिंदु सुधार
- सर्किटउत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
- आसान सफाई के लिए उच्च तापमान फ्लश डायाफ्राम संरचना
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधाः 2.5KΩ~6KΩ
- आउटपुट प्रतिबाधाः 2.5KΩ~6KΩ
- विद्युत कनेक्शनः सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार।
| प्रदर्शन मापदंडफ्लश डिफ्यूज्ड सिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500 केपीएएस | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~220 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA @ 25°C | |||||
| रूपरेखा निर्माण | |
| आयाम |
|
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
आवश्यक वायुरोधकता
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
