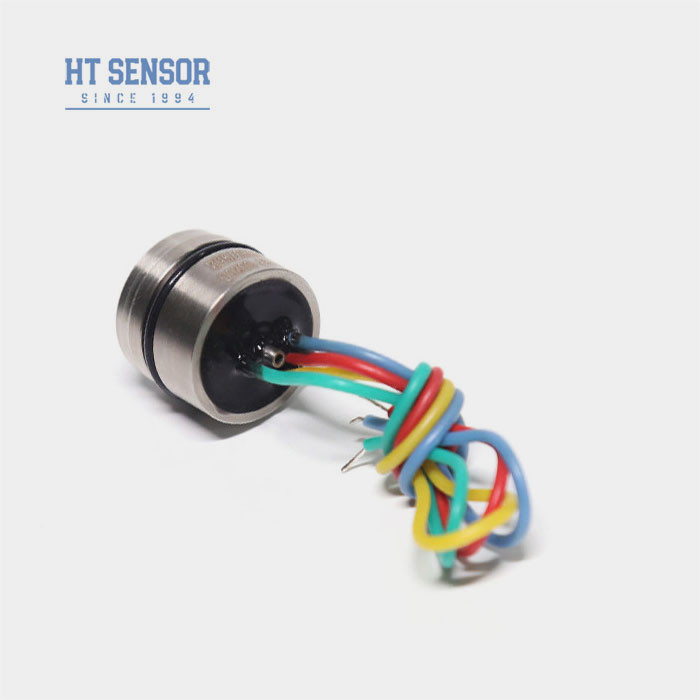

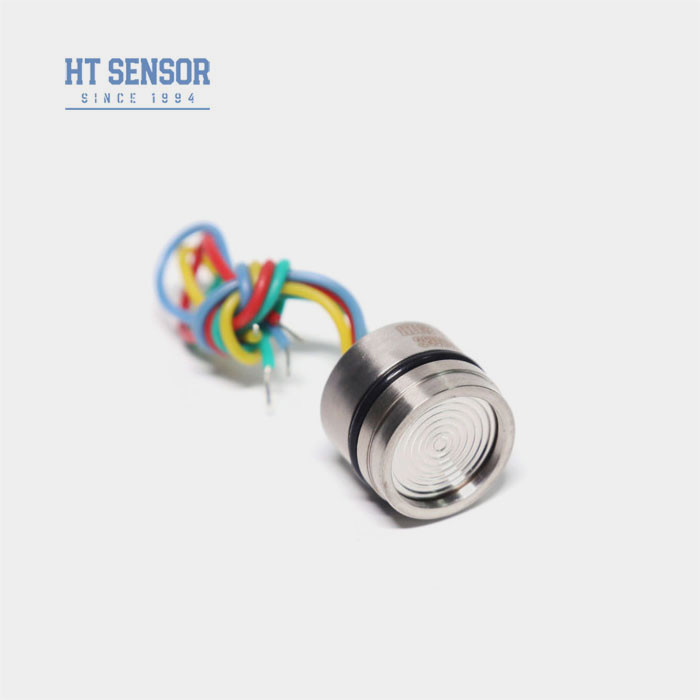

HT19 डिफ्यूजन सिलिकॉन दबाव सेंसर सेल पीज़ोरेसिटिव दबाव सेंसर 12 मिमी ऊंचा
Product Details
| सामग्री: | 316एल | न्यूनतम सीमा: | 10kpa |
|---|---|---|---|
| अधिकतम सीमा: | 60 एमपीए | आपूर्ति: | 1.5mA |
| उत्पादन: | 100mv+-30mv | चयन: | चार रंगों का सिलिकॉन तार या सोने की चादर वाला पिन |
| नमूना: | HT19 | उच्च: | 12 मिमी |
| तेल: | प्रसारित सिलिकॉन | धागा: | नहीं |
| प्रमुखता देना |
HT19 डिफ्यूजन सिलिकॉन दबाव सेंसर,डिफ्यूजन सिलिकॉन दबाव सेंसर सेल 12mm,पीज़ोरेसिस्टिव प्रेशर सेंसर 12 मिमी |
||
Product Description
HT19 दबाव ट्रांसमीटर के लिए डिफ्यूजन सिलिकॉन दबाव सेंसर सेल
HT19 सिलिकॉन दबावसेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT19 पिज़ोरेसिटिव सिलिकॉन दबाव सेंसर, मुख्य घटक एक उच्च स्थिरता फैला सिलिकॉन सेंसर तत्व है।सेंसर पैकेज एक 316L स्टेनलेस स्टील डायफ्राम से सेंसर तत्व के लिए दबाव स्थानांतरित करने के लिए सिलिकॉन तेल का उपयोग करता हैपीज़ोरेसिटिव दबाव सेंसर उच्च स्थिरता और उच्च परिशुद्धता के साथ अंतरराष्ट्रीय उन्नत सिलिकॉन दबाव चिप को अपनाता है, अनुकूलित तनाव डिजाइन के साथ सिंटरिंग आधार को अपनाता है और एसएमटी द्वारा निर्मित होता है,सोने के तारों को बांधना, डायफ्राम वेल्डिंग, उच्च वैक्यूम तेल, दबाव चक्र तनाव राहत, उच्च तापमान उम्र बढ़ने, तापमान मुआवजा और अन्य प्रक्रियाओं के साथ। विकास के 30 से अधिक वर्षों के साथ,उत्पादन अनुभव और तकनीकी नवाचार, उत्पादों में उत्कृष्ट स्थिरता और प्रदर्शन है, और उपयोगकर्ताओं द्वारा व्यापक रूप से मान्यता प्राप्त है।
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर:
- व्यापक माप सीमाः0~10KPa~100Mpa
- पीज़ोरेसिटिव सिलिकॉन सेंसर एलिमेंट
- Full316LSS,Full Titanium या Hastelloy डायफ्राम
- ओ-रिंग माउंट
- उच्च सटीकता और स्थिरता
आवेदन सिलिकॉन दबाव सेंसर का:
- गैस और तरल पदार्थ का माप दबाव
- पेट्रोलियम शोषण
- जल आपूर्ति, शहर की गर्म आपूर्ति
- प्रक्रिया नियंत्रण प्रणाली
- विमानन और नौवहन निरीक्षण
- हाइड्रोलिक दबाव
सिलिकॉन दबाव सेंसर के विद्युत डेटा
आपूर्ति:1.5mADC इनपुट प्रतिबाधा:3KΩ~6KΩ
आउटपुट प्रतिबाधाः2.5KΩ~6KΩ इन्सुलेशन प्रतिरोधः≥100MΩ/50VDC
इन्सुलेशन वोल्टेजः 500VAC आवास और विद्युत कनेक्शन के बीच क्षति का कारण नहीं होगा
मध्यम संगतः 316L स्टेनलेस स्टील के साथ तरल, गैस संगत
सिलिकॉन दबाव सेंसर का प्रदर्शन विनिर्देश
| पैरामीटर |
रेंजः0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa3.5 एमपीए, 7 एमपीए, 10 एमपीए, 20 एमपीए, 40 एमपीए, 60 एमपीए, 100 एमपीए |
|||
| विशिष्ट | मैक्स. | इकाइयां | ||
| दबाव गैर रैखिकता |
±0.15 |
±0.3 | %F.S | |
| दबाव दोहराव और हाइस्टेरिसिस | 0.02 | 0.05 | %F.S | |
| शून्य आउटपुट | 0±1 | 0±2 | mV | |
| स्पैन आउटपुट | ≤20 केपीए | 50±10 | 50±30 | mV |
| ≥35 केपीए | 100±10 | 100±30 | mV | |
| तापमान त्रुटि शून्य | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| तापमान त्रुटि अवधि | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| सबूत दबाव | 3X नामित सीमा या 120MPa, जो भी कम हो | ------- | ||
| परिचालन तापमान सीमा | -20~80 | °C | ||
| क्षतिपूर्ति तापमान सीमा | 0~70, 0~50 ((रेंज≤20KPa) | °C | ||
| भंडारण तापमान सीमा | -40~125 | °C | ||
नोटः उपरोक्त पैरामीटर शर्त के तहतःआपूर्तिः 1.5mA तापमानः 25°C
आयाम
1. आवश्यक हवा की tightness प्राप्त करने के लिए विधानसभा के दौरान कोर के आकार और ट्रांसमीटर आवास के बीच फिट पर ध्यान दें
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
