| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | HT20V |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | HT20V | तारों का प्रकार: | चार तार |
|---|---|---|---|
| मापने का माध्यम: | गैस और तरल | अनुकूलित: | अनुकूलित |
| शक्ति: | 10 वीडीसी | परिवहन पैकेज: | कार्टून |
| प्रकार: | डिफरेंशियल पीज़ोरेसिस्टिव प्रेशर सेंसर | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | <i>Available |</i> <b>उपलब्ध |</b> <i>Customized Request</i> <b>अनुकूलित अनुरोध</b> |
| प्रमुखता देना: | HT20V डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर,विसारित सिलिकॉन दबाव सेंसर 10 वीडीसी,10 वीडीसी पीज़ोरेसिस्टिव डिफरेंशियल प्रेशर सेंसर |
||

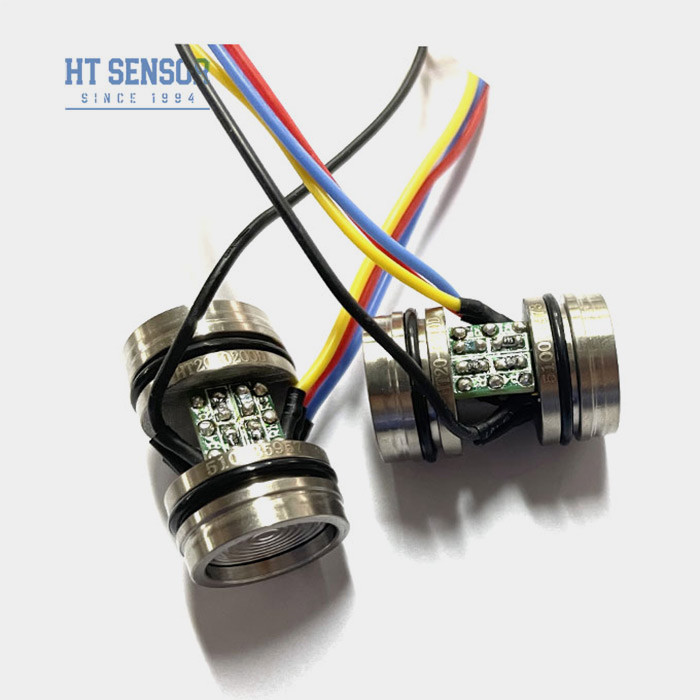

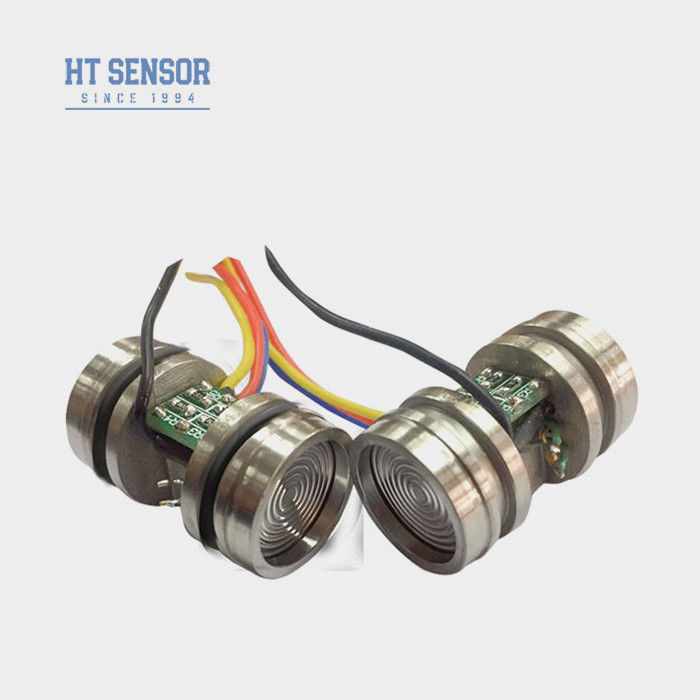

अंतर प्रसारित सिलिकॉन दबाव सेंसर का परिचय:
HT20V एक अंतर दबाव सेंसर हैएक अंतर दबाव संवेदनशील उपकरण है जो स्टेनलेस स्टील के दोहरे घुमावदार डायाफ्राम से अलग है।सटीक माप डायफ्राम को अलग करके और सिलिकॉन तेल को सिलिकॉन दबाव संवेदनशील तत्व में भरकर प्राप्त किया जाता हैसेंसर उच्च स्थिरता और उच्च परिशुद्धता के साथ अंतरराष्ट्रीय उन्नत सिलिकॉन दबाव चिप को अपनाता है, और तनाव अनुकूलन द्वारा डिज़ाइन किए गए सिंटर किए गए आधार को अपनाता है।सेंसर की उत्पादन प्रक्रिया में शामिल हैं: पैच, सोने के तार को बांधना, फिल्म वेल्डिंग, उच्च वैक्यूम तेल इंजेक्शन, दबाव परिसंचरण तनाव राहत, उच्च तापमान उम्र बढ़ने, तापमान मुआवजा, आदि।सामान्य उत्पादों के आकार और सील करने की विधि एक ही प्रकार के अंतरराष्ट्रीय मुख्यधारा के उत्पादों के अनुरूप है, और विनिमेयता अच्छी है। वे व्यापक रूप से 316L स्टेनलेस स्टील संगत मीडिया में अंतर दबाव और स्तर माप के लिए उपयोग किया जाता है।
उत्पाद की विशेषताएंअंतर विसारित सिलिकॉन दबाव सेंसर का:
| प्रदर्शन मापदंडअंतर विसारित सिलिकॉन दबाव सेंसर का: | ||||
| माप सीमा | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| प्रकार | अधिकतम | इकाई | ||
| रैखिकता | ±0.15 | ±0.3 | %F.S | |
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S |
| ≥35kPa | ±0.8 | ± 15 | %F.S | |
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35kPa | ±0.8 | ± 15 | %F.S | |
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| परिचालन तापमान | -20~80 | oC | ||
| भंडारण तापमान | -40~125 | oC | ||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 4MPa के बीच छोटा मान लें | |||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||
| डायफ्राम सामग्री | 316L | |||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||
| प्रतिक्रिया समय | ≤1ms | |||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||
| भरने का माध्यम | सिलिकॉन तेल | |||
| वजन | 45 ग्राम | |||
| मापदंडों का परीक्षण निम्नलिखित परिस्थितियों में किया जाता हैः 10V का निरंतर वोल्टेज और 25oC का परिवेश तापमान | ||||

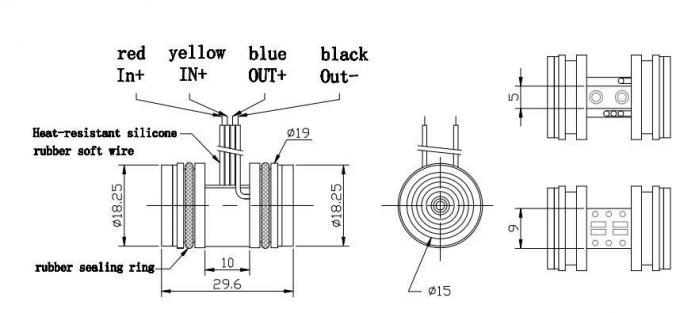

| रूपरेखा निर्माणअंतर विसारित सिलिकॉन दबाव सेंसर का | |
| आयाम |  |
| नोट्स:बहर जाने वाला छोर सकारात्मक टर्मिनल है। यदि तार के रंग में कोई परिवर्तन होता है, तो सटीक जानकारी के लिए सेंसर से जुड़े लेबल को देखें। | |

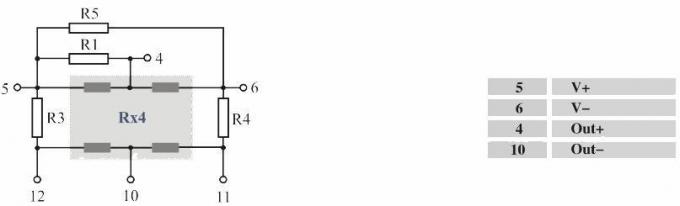

| विद्युत कनेक्शन और क्षतिपूर्तिअंतर विसारित सिलिकॉन दबाव सेंसर का |
 |
