| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BH93420-3051A |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BH93420-3051A | आउटपुट फॉर्म: | 4-20mA या RS485 या HART |
|---|---|---|---|
| केबल: | पीई, पीयू, पीटीएफई | शुद्धता: | 0.25%,00.3%, 0.5% |
| डायाफ्राम सामग्री: | 316L स्टेनलेस स्टील | उत्पत्ति: | शान शी |
| जांच प्रकार: | जांच प्रकार | अनुकूलन: | उपलब्ध OEM और ODM |
| प्रमुखता देना: | BH93420-3051A पानी के दबाव स्तर सेंसर,डिस्प्ले के साथ जल दबाव स्तर सेंसर,4-20mA तरल दबाव ट्रांसड्यूसर |
||

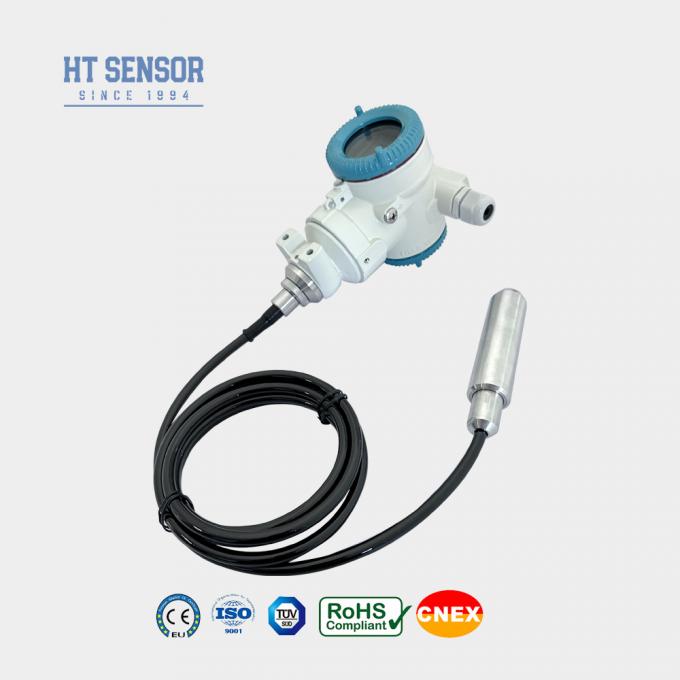

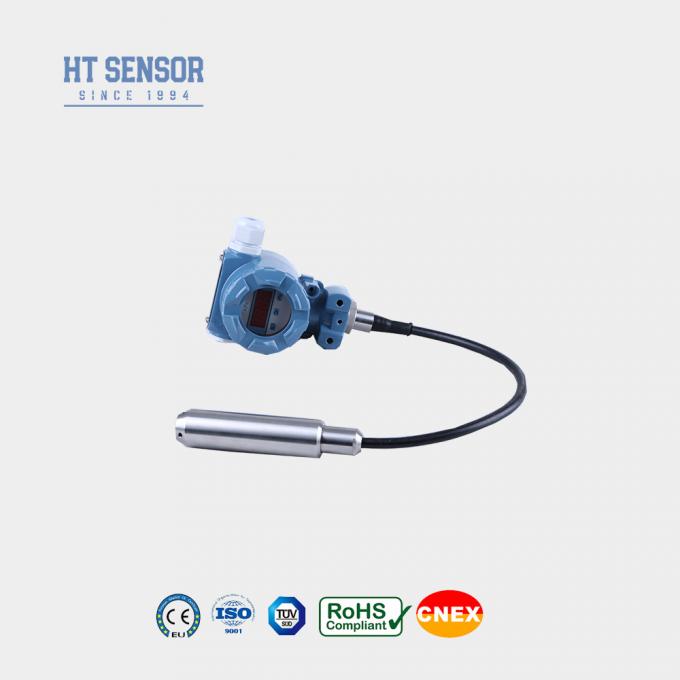

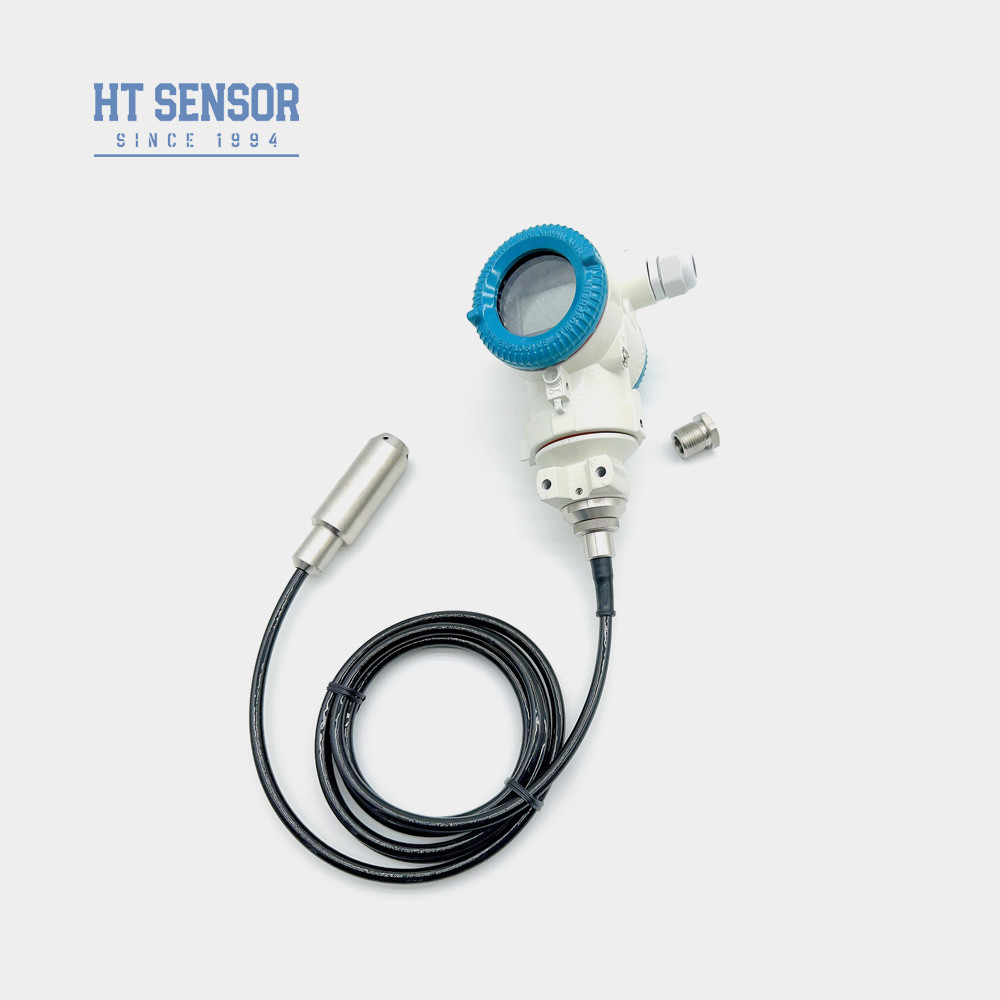

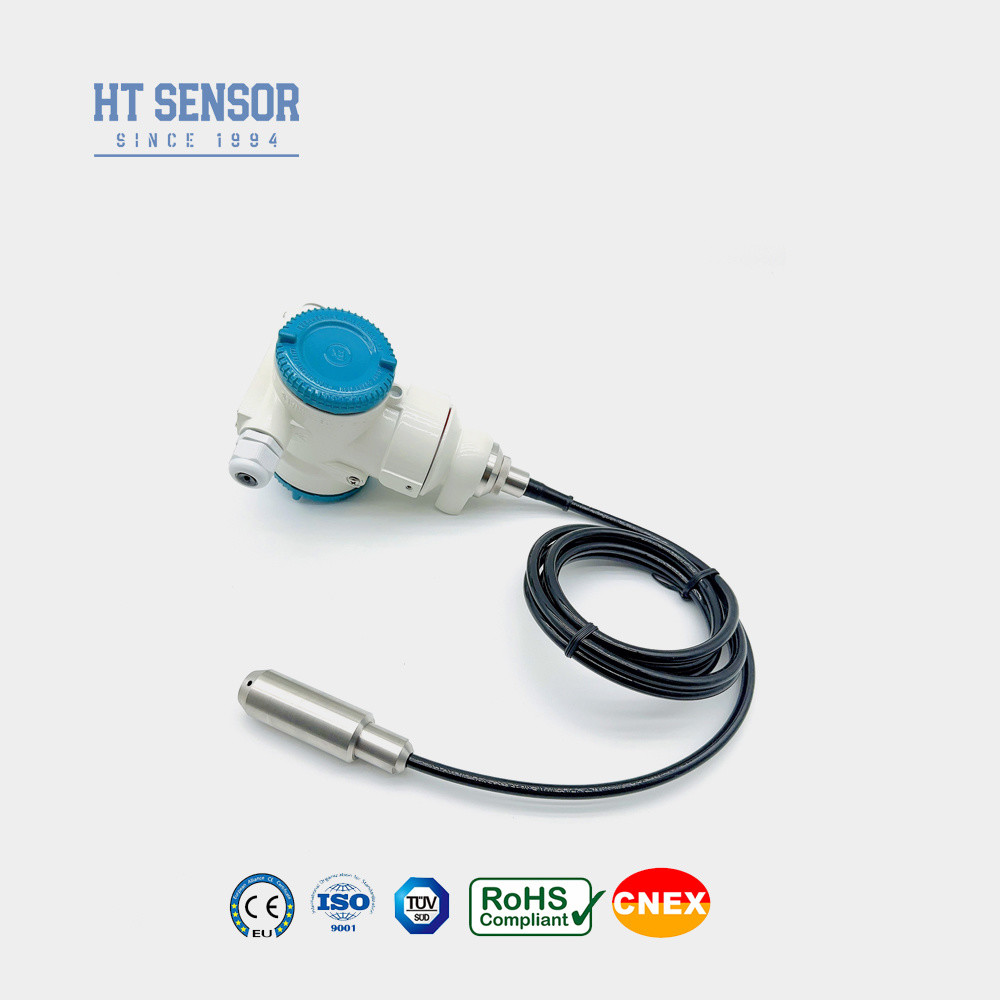

बीH93420-3051AWआटर स्तरटीरैंसमिटर
जल स्तर प्रेषक माप का परिचय:
BH93420-3051A जल स्तर ट्रांसमीटर एक कॉम्पैक्ट संरचना है, सरल समायोजन और लचीली स्थापना उपयोगकर्ताओं के लिए आसानी से उपयोग करने के लिए सुविधा प्रदान करते हैं। 4 ~ 20mA, 0 ~ 5v,0 ~ 10mA और अन्य मानक संकेत आउटपुट मोड आवश्यकताओं के अनुसार उपयोगकर्ता द्वारा चुना जा सकता है.
द्रव के स्तर को मापने के लिए हाइड्रोस्टैटिक के सिद्धांत का उपयोग दबाव सेंसर का एक महत्वपूर्ण अनुप्रयोग है।मध्य में एक वेंटिलेशन ट्यूब के साथ विशेष केबल और विशेष सील प्रौद्योगिकी सेंसर की जलरोधकता सुनिश्चित, और माप की उच्च सटीकता और उच्च स्थिरता सुनिश्चित करने के लिए संदर्भ दबाव कक्ष को परिवेश के दबाव के साथ संवाद करने के लिए।
| प्रदर्शन मापदंडजल स्तर प्रेषक माप का | |
|---|---|
| माप सीमा | 0~10m...400mH2O |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | ≤ 2X नामित सीमा |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.15% एफ.एस. /वर्ष (अधिकतम) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC (0-1m) . 0-2 मीटर); 0-70oC |
| परिचालन तापमान | -20 से 80oC |
| भंडारण तापमान | -30 से 100 डिग्री सेल्सियस |
| कंपन | 10g,55Hz ~ 2kHz |
| झटका | 100 ग्राम |
| आवास सामग्री | कास्ट एल्यूमीनियम, l1Cr18Ni9Ti |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | >=100MΩ@100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ExiaIICT6 |
| सुरक्षा रेटिंग | IP68 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~1.5Kg (बिना केबल) |
| केबल सामग्री | पॉलीएथिलीन, पॉलीयूरेथेन, पीटीएफई केबल |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 15~30 वीडीसी | 2/3/4 तार |
| RS485 संचार प्रोटोकॉल | 4 तार |

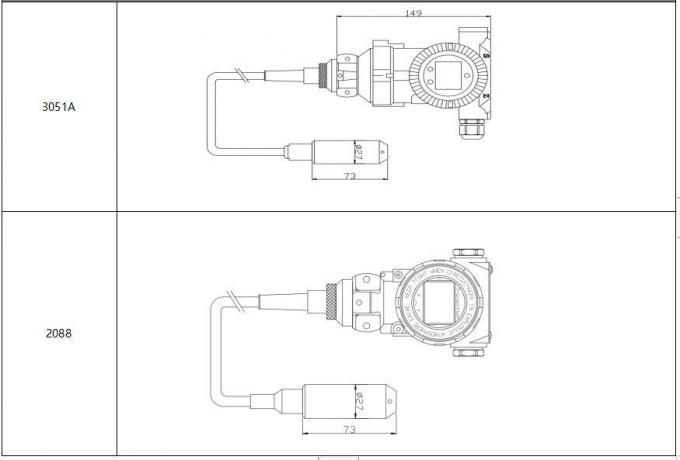

| रूपरेखा निर्माण |

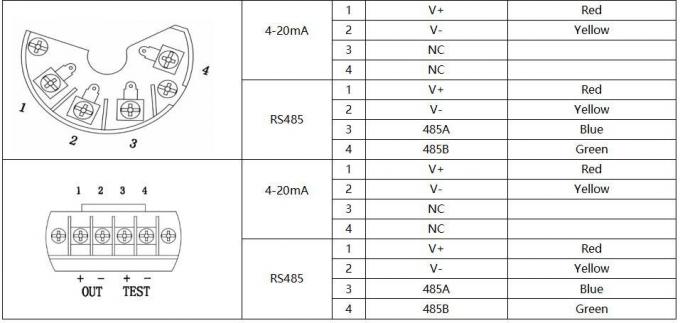

| विद्युत कनेक्शन |
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |

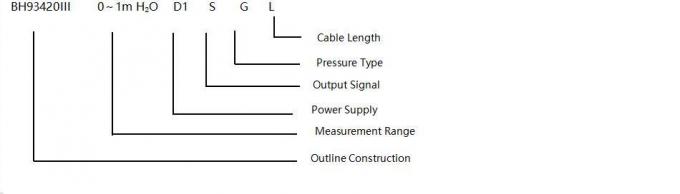

| आदेश मार्गदर्शक | ||||||||||
| BH93420 | कोड | रूपरेखा निर्माण | ||||||||
| III | 2088 आवास के साथ तरल स्तर ट्रांसमीटर | |||||||||
| माप सीमा | 0~10m...400mH2O | |||||||||
| कोड | विद्युत आपूर्ति | |||||||||
| डी1 | 24 वीडीसी | |||||||||
| कोड | आउटपुट सिग्नल | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| कोड | विद्युत कनेक्शन | |||||||||
| बी5 | 2088 के साथ प्रदर्शित करना | |||||||||
| B6 | 3051A | |||||||||
| कोड | दबाव प्रकार | |||||||||
| जी | गेज दबाव | |||||||||
| ए | पूर्ण दबाव | |||||||||
| एस | सीलबंद संदर्भ दबाव | |||||||||
| कोड | सामग्री | |||||||||
| 01 | 304 स्टेनलेस स्टील | |||||||||
| 02 | 316L स्टेनलेस स्टील | |||||||||
| कोड | केबल सामग्री | |||||||||
| C1 | पीई | |||||||||
| C2 | पीयू | |||||||||
| C3 | पीटीएफई | |||||||||
