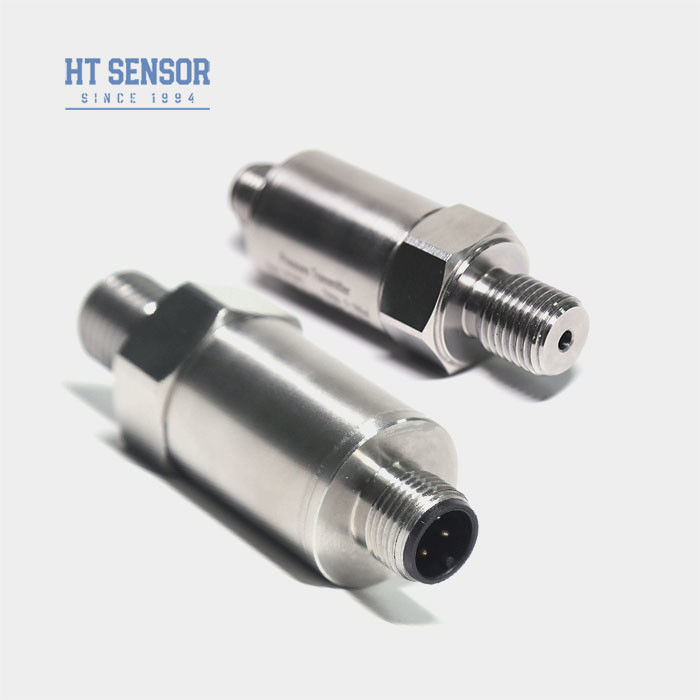

M12 कनेक्टर सेंसर के साथ छोटा आकार दबाव ट्रांसमीटर सेंसर सिलिकॉन दबाव ट्रांसड्यूसर
Product Details
| प्रतिरूप संख्या।: | BP156-M | आवास सामग्री: | 316एल |
|---|---|---|---|
| दबाव का प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | ट्रेडमार्क: | एचटी सेंसर |
| मूल: | बाओजी, चीन | संरचना प्रकार: | डिफ्यूज्ड सिलिकॉन प्रेशर ट्रांसमीटर सेंसर |
| मापने का माध्यम: | तरल और हवा | दबाव सीमा: | 0kpa~10kpa...20MPa |
| आईपी रेटिंग: | आईपी65 | अनुकूलन: | ओम और ओडीएम |
| प्रमुखता देना |
छोटे आकार के दबाव ट्रांसमीटर सेंसर RoHs,M12 कनेक्टर के साथ दबाव ट्रांसमीटर सेंसर,सिलिकॉन दबाव ट्रांसड्यूसर एम12 कनेक्टर के साथ |
||
Product Description

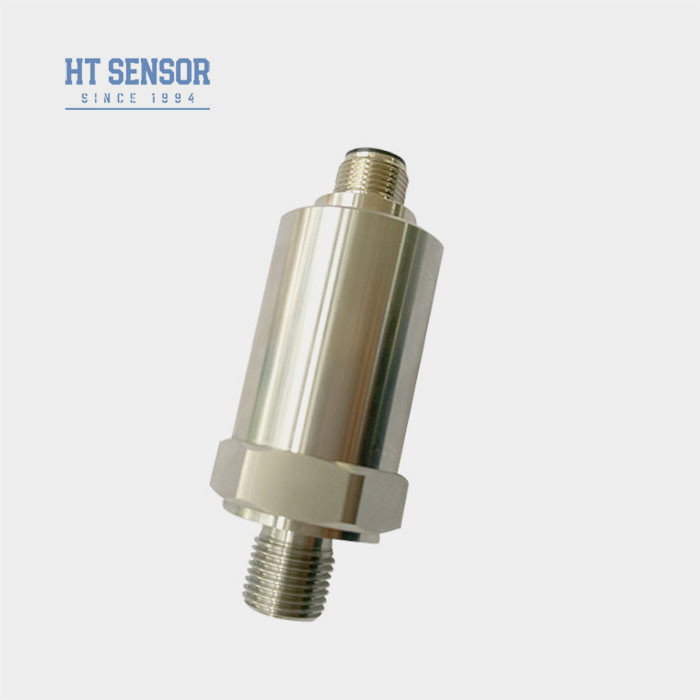

बीपी156-एम छोटा आकार दबाव ट्रांसमीटर सेंसर एम12 कनेक्टर के साथ
बीपी156-एम दबाव ट्रांसमीटर
मिनी दबाव ट्रांसमीटर सेंसर का परिचय:
बीपी156-एम मिनी प्रेशर ट्रांसमीटर सेंसर सिग्नल सेंसिंग एलिमेंट के रूप में आइसोलेटेड स्टेनलेस स्टील डायाफ्राम के साथ पीजोरेसिस्टिव प्रेशर सेंसर का उपयोग करता है, स्वचालित परीक्षण, लेजर ट्रिमिंग के माध्यम से व्यापक तापमान रेंज में शून्य और संवेदनशीलता की क्षतिपूर्ति करता है; एम्पलीफायर सर्किट स्टेनलेस स्टील हाउसिंग में है, जो सेंसर सिग्नल को मानक आउटपुट सिग्नल में बदलता है। सख्त घटक निर्माण, अर्ध-तैयार उत्पाद और सभी-तैयार उत्पाद परीक्षण और एजिंग के माध्यम से, ट्रांसमीटर स्थिर और विश्वसनीय है, जिसमें उत्कृष्ट लचीलापन, संवेदनशीलता और विविधता है। उत्पाद पेट्रोलियम, रसायन उद्योग, धातु विज्ञान, बिजली स्टेशन और जल विज्ञान आदि के दबाव माप और नियंत्रण के लिए व्यापक रूप से उपयोग किया जाता है।
उत्पाद सुविधाएँ मिनी दबाव ट्रांसमीटर सेंसर का:
1. तापमान रेंज: -20 से 85ºC;2. विस्तृत संचालन तापमान रेंज -40~125ºC;
3. उच्च प्रदर्शन सिरेमिक कैपेसिटिव प्रेशर सेंसर;
4. विभिन्न 4~20mA/0.5~4.5V/1~5V/ 0~5V/ SPI/ I²C आउटपुट उपलब्ध;
5. छोटे आयाम, आयाम अनुकूलन योग्य;
6. वैकल्पिक पैकार्ड, एम12, छोटे हिरशमैन कनेक्टर;
7. OEM, ODM, अनुकूलन सेवा उपलब्ध;
अनुप्रयोग मिनी दबाव ट्रांसमीटर सेंसर का:
1. 316L स्टेनलेस स्टील के साथ गैर-संक्षारक गैसों और तरल पदार्थों का दबाव माप
2. समुद्री और विमानन उद्योगों में लागू
3. पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसे औद्योगिक ऑन-साइट प्रक्रियाओं में उपयोग किया जाता है
4. हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में उपयोग किया जाता है
| प्रदर्शन पैरामीटर मिनी दबाव ट्रांसमीटर सेंसर का: | |
|---|---|
| माप रेंज | 0kPa ~ 10kPa…40MPa |
| दबाव प्रकार | गेज दबाव, निरपेक्ष दबाव, सील किया हुआ दबाव |
| ओवरलोड | रेटेड रेंज का ≤ 1.5 गुना |
| सटीकता @ 25ºC | ±0.25% (विशिष्ट) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हिस्टैरिसीस | 0.02%F.S (विशिष्ट) 0.05%F.S (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S/वर्ष (विशिष्ट) ±0.2%F.S/वर्ष (अधिकतम) |
| शून्य बिंदु तापमान बहाव | ±0.02%F.S/ºC (≤100KPa) ±0.01%F.S/ºC (>100KPa) |
| पूर्ण स्केल तापमान बहाव | ±0.02%F.S/ºC (≤100KPa) ±0.01%F.S/ºC (>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| क्षतिपूर्ति तापमान | 0-70ºC (≤10mpa, अनुकूलन योग्य) |
| संचालन तापमान | -20ºC~80ºC |
| भंडारण तापमान | -40ºC~120ºC |
| कंपन | 10g, 55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायाफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट-रोधी रेटिंग | Ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.25kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30VDC | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| चयन उदाहरण |
| ऑर्डरिंग टिप्स |
2. ऑर्डर देते समय, कृपया ध्यान दें कि विस्फोट-रोधी प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3. एलसीडी या एलईडी डिस्प्ले हेड वाले ट्रांसमीटरों का ऑर्डर देते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20VDC से कम नहीं होनी चाहिए।
4. उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, यह अनुशंसा की जाती है कि उपयोगकर्ता साइट पर बिजली संरक्षण उपकरण स्थापित करें और सुनिश्चित करें कि उत्पाद और बिजली की आपूर्ति मज़बूती से ग्राउंडेड हैं।
5. फ्लोरो रबर ओ-रिंग की रेटेड कार्य तापमान सीमा -20ºC से 250ºC है। जब उत्पाद का ऑपरेटिंग तापमान -20ºC से नीचे हो, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक है।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है, जो तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो इसे पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो कृपया ऑर्डर में इसे निर्दिष्ट करें।
7. मजबूत कंपन, तात्कालिक प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप जैसी विशेष आवश्यकताओं के लिए, कृपया हमारी कंपनी को सूचित करें और ऑर्डर में उन्हें निर्दिष्ट करें।
| ऑर्डर गाइड मिनी दबाव ट्रांसमीटर सेंसर का | |||||||||
| बीपी15X | एनालॉग प्रेशर ट्रांसमीटर | ||||||||

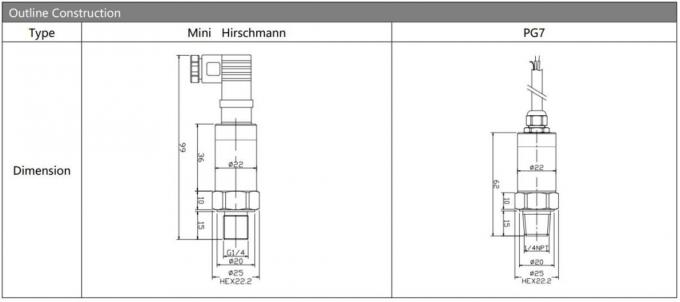

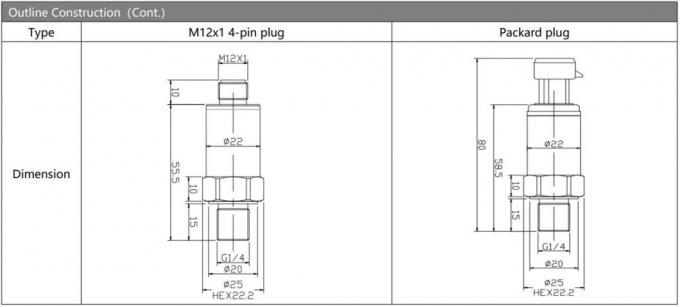

| कोड | आउटलाइन निर्माण | ||||||||
| 5 | पैकार्ड प्लग | 6 | सील किया हुआ डायरेक्ट आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरशमैन कनेक्टर | 8 | बड़ा हिरशमैन कनेक्टर | ||||||
| माप रेंज | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa या MPa |
X: वास्तविक मापने की सीमा को इंगित करता है | ||||||||
| कोड | बिजली की आपूर्ति | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य (¢50.4 फ्लैंज) | ||||||||

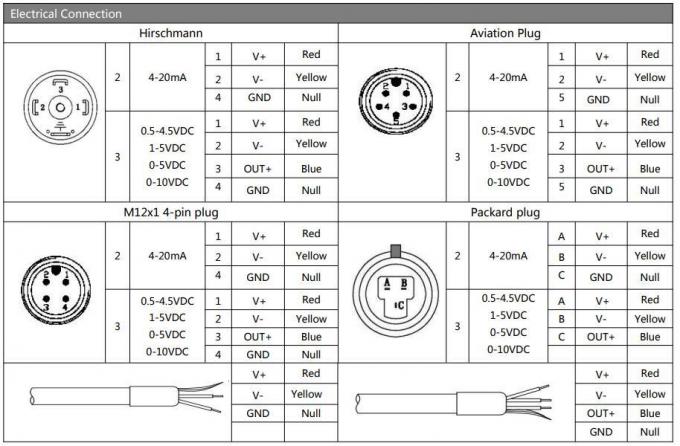

| कोड | विद्युत कनेक्शन | ||||||||
| B1 | हिरशमैन | ||||||||
| B2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| G | गेज दबाव | ||||||||
| A | निरपेक्ष दबाव | ||||||||
| S | सील किया हुआ संदर्भ दबाव | ||||||||
अक्सर पूछे जाने वाले प्रश्न:
1. प्र: आपके दबाव सेंसर ट्रांसमीटरों की क्या विशेषताएं हैं?
उ: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2. प्र: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
उ: हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को तैयार कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
3. प्र: आपकी उत्पादन क्षमता क्या है?
उ: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 प्रेशर सेंसर ट्रांसमीटर तक उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं। हालांकि, सुचारू उत्पादन और वितरण शेड्यूलिंग सुनिश्चित करने के लिए अग्रिम रूप से हमारी बिक्री टीम से संपर्क करना उचित है।
4. प्र: विशिष्ट वितरण अवधि क्या है?
उ: मानक मॉडल के लिए 5~8 कार्य दिवस। अनुकूलित उत्पादों में भिन्नता हो सकती है।
5. प्र: उत्पादों का मूल्य निर्धारण कैसे किया जाता है? कोई छूट?
उ: थोक ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
6. प्र: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
उ: हमारी वारंटी अवधि शिपमेंट के बाद 24 महीने है, और हमारी बिक्री के बाद आपकी पूछताछ का 24 घंटे में जवाब देगी, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हमेशा उपलब्ध है।
