ओडीएम ओईएम सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर 10mv/V डायाफ्राम आधारित प्रेशर सेंसर
Product Details
| प्रतिरूप संख्या।: | HT26V | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
|---|---|---|---|
| श्रेणी: | 0-10kpa ~ 60mpa | सामग्री: | 316L स्टेनलेस स्टील |
| तारों का प्रकार: | चार-तार या पेपर बैंक | मापने का माध्यम: | हवा और तरल |
| शक्ति: | 5-10VDC पावर | उत्पादन: | 10एमवी/वी |
| डीआइए: | 19 मिमी | अनुकूलन: | OEM और ODM |
| प्रमुखता देना |
ओडीएम ओईएम सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर,सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर 5V,10V डायफ्राम आधारित दबाव सेंसर |
||
Product Description
OEM HT26V 5-10V आपूर्ति सिलिकॉन प्रेशर सेंसर कोर घटक फ़ैक्टरी

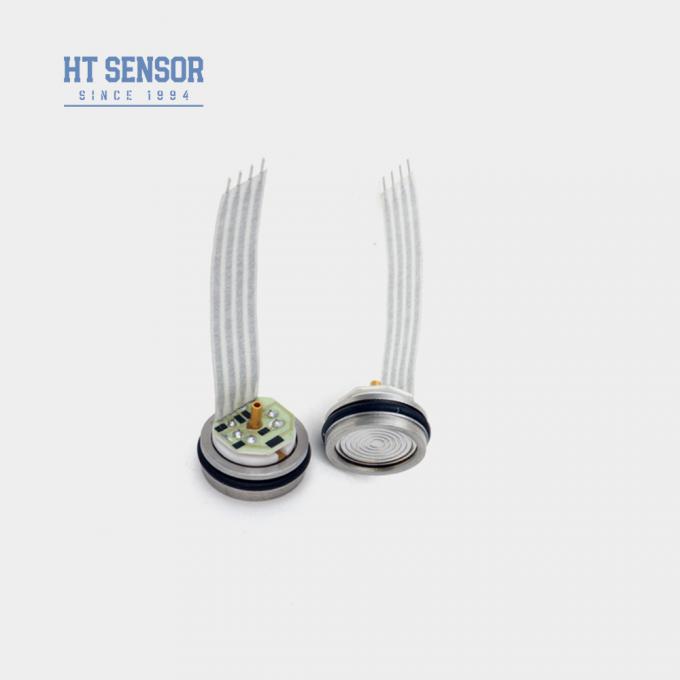

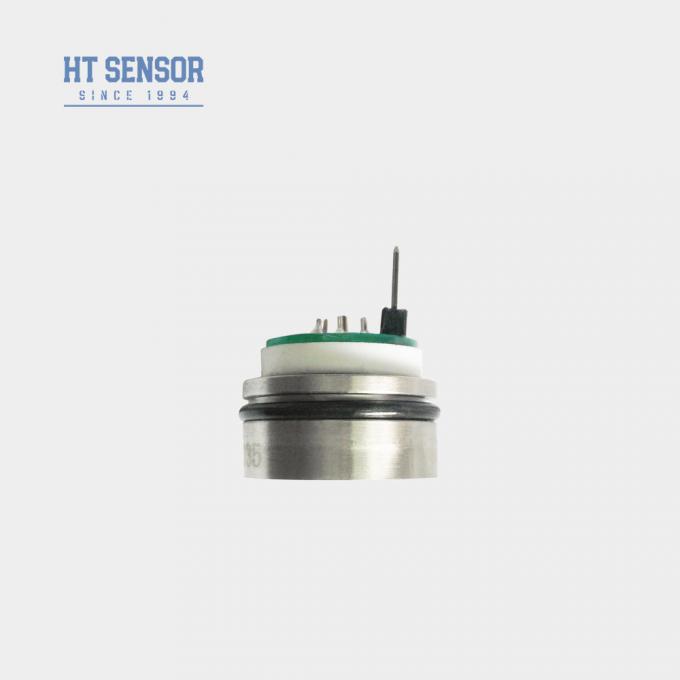

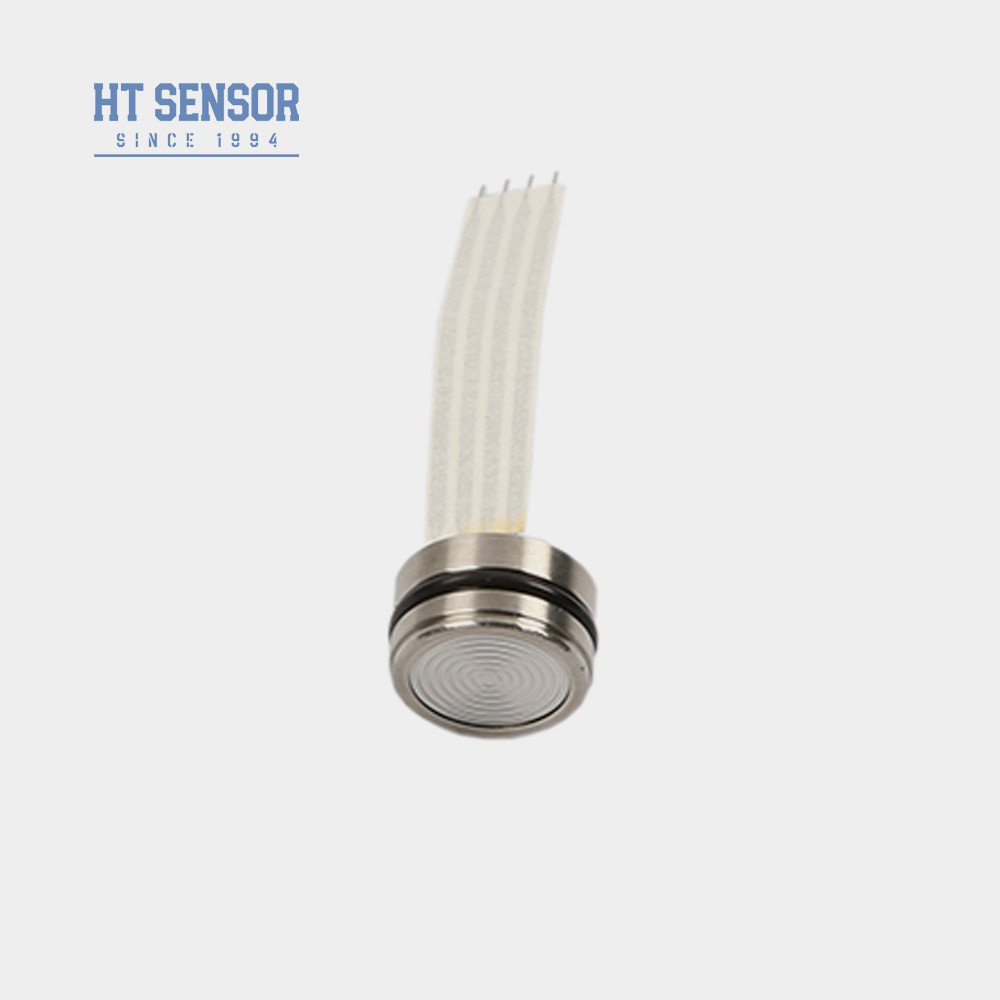

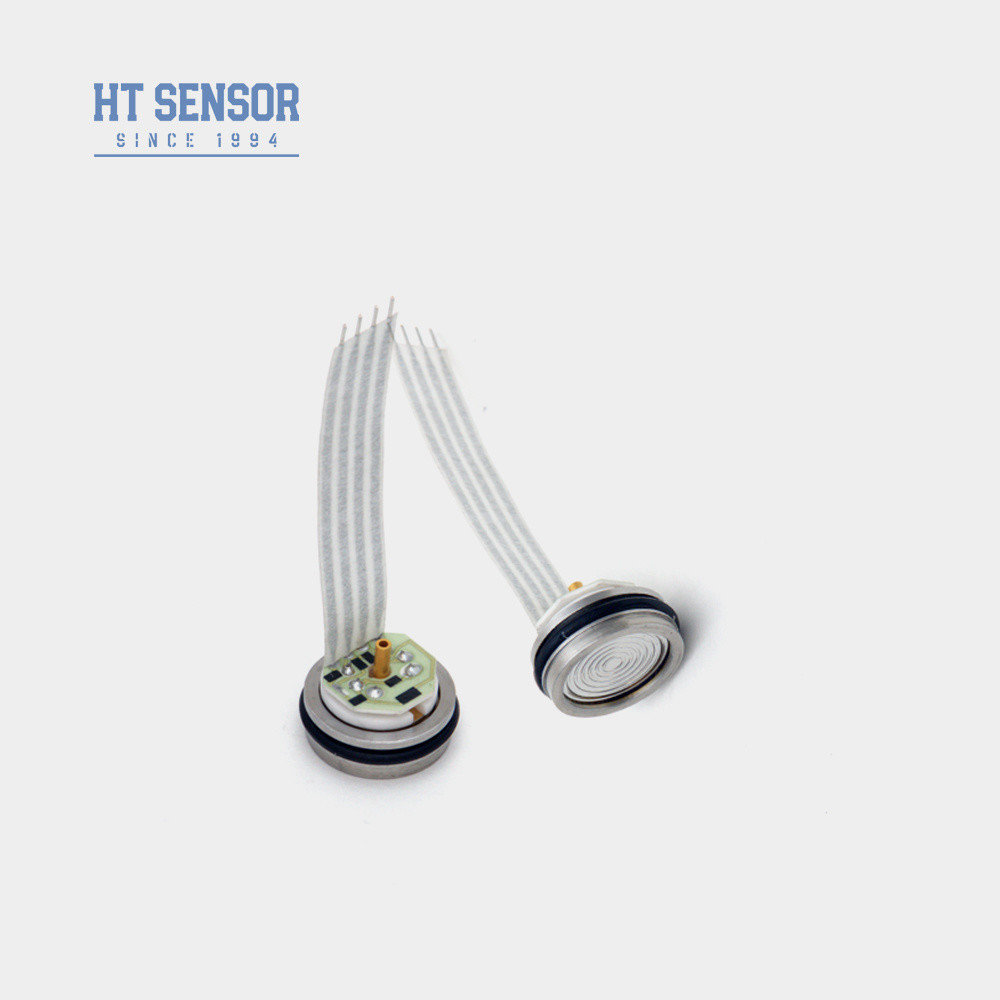

HT26V पीजोरेसिस्टिव सिलिकॉन प्रेशर सेंसर
सिलिकॉन प्रेशर सेंसर कोर का परिचय:
HT26V एक पीजोरेसिस्टिव सिलिकॉन प्रेशर सेंसर कोर है। यह तरल पदार्थों और गैसों के दबाव को मापने के लिए डिफ्यूज्ड सिलिकॉन के पीजोरेसिस्टिव प्रभाव का उपयोग करता है। स्थिर वोल्टेज बिजली आपूर्ति आउटपुट अपेक्षाकृत मानक है, सामान्य HT19 ऊंचाई से कम है, जो विशेष केस असेंबली के लिए उपयुक्त है।
यह उत्पाद एक अनुकूलित उत्पाद है, जिसे स्थिर वोल्टेज बिजली आपूर्ति या स्थिर करंट बिजली आपूर्ति के लिए अनुकूलित किया जा सकता है, ऊंचाई को क्षेत्र की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, और अंततः ग्राहक की आवश्यकताओं के लिए पूरी तरह से लागू होता है।
- स्थिर वोल्टेज आपूर्ति और मानक सिग्नल आउटपुट
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
- द मिनट ऊंचाई है 7 मिमी, विभिन्न संरचनाओं को अनुकूलित किया जा सकता है
- विभिन्न औद्योगिक प्रक्रिया स्थलों में लागू।
- पेट्रोलियम, रसायन, धातु विज्ञान, बिजली और जल विज्ञान सहित ।
- समुद्री और विमानन उद्योगों में उपयोग किया जाता है
- हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त।
- बिजली आपूर्ति: ≤10VDC (5-10VDC)
- सामान्य मोड वोल्टेज आउटपुट: इनपुट का 50% (विशिष्ट)
- इनपुट प्रतिबाधा: 4KΩ~20KΩ
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
- विद्युत कनेक्शन: 100 मिमी उच्च तापमान तार, रिबन केबल और पिन कनेक्टर।
| प्रदर्शन पैरामीटर सिलिकॉन प्रेशर सेंसर कोर का: | |||||
| मापन रेंज | गेज(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | |||
| पूर्ण(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| सीलबंद(S) | 3500KPaS,7MPaS,10MPaS | ||||
| Typ | अधिकतम | यूनिट | |||
| अरेखीयता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टैरिसीस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण स्केल आउटपुट | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| शून्य ऑफसेट तापमान। बदलाव | ≤20KPa | ±1 | ±2.5 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| पूर्ण स्केल तापमान। बदलाव | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| मुआवजा तापमान। | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| परिचालन तापमान | -20~80 | ºC | |||
| भंडारण तापमान | -40~125 | ºC | |||
| अनुमेय अधिभार | पूर्ण पैमाने का 3 गुना | ||||
| फटने का दबाव | 5X पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | F.S/वर्ष | |||
| डायाफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | ||||
| सदमे | 100g,11ms | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरण माध्यम | सिलिकॉन तेल | ||||
| वज़न | ~25g | ||||
| पैरामीटर निम्नलिखित शर्तों के तहत परीक्षण किए जाते हैं: 10V @ 25ºC | |||||
| रूपरेखा निर्माण सिलिकॉन प्रेशर सेंसर कोर का | |

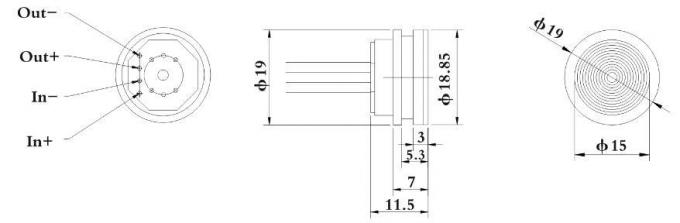

| प्रेशर ट्यूब <3.5MPaS |
|

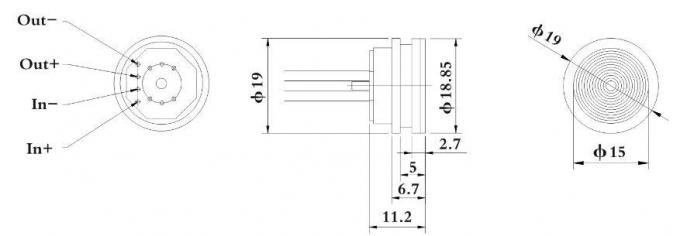

| सामान्य ≥3.5MPaS <40MPaS |
|

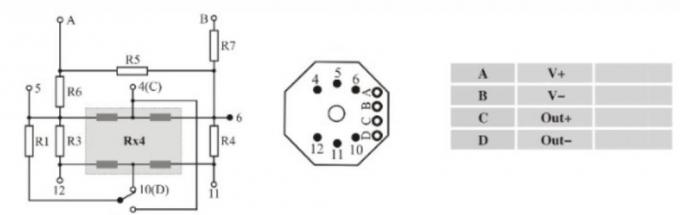

| विद्युत कनेक्शन और मुआवजा |
|

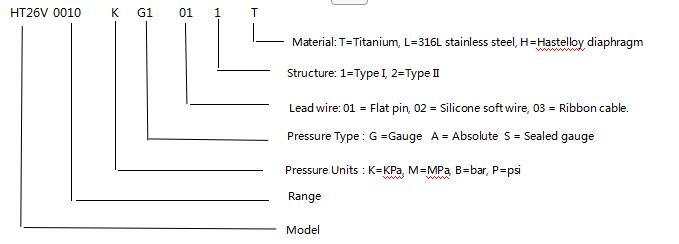

| चयन उदाहरण |
| आदेश देने के सुझाव |
आवश्यक वायुहीनता
2. आवास की असेंबली के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और समान दबाव लागू करें ताकि जाम या क्षति से बचा जा सके।
3. यदि मापा गया माध्यम कोर डायाफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश दिए जाने चाहिए।
4. डायाफ्राम विरूपण या भेदन के कारण कोर को नुकसान से बचाने के लिए सेंसर डायाफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें।
5. गेज प्रेशर कोर के प्रेशर पोर्ट को वातावरण के लिए खुला रखें और कोर नकारात्मक प्रेशर चैंबर में पानी, जल वाष्प या संक्षारक माध्यम के प्रवेश को रोकें।
6. यदि पिन लीड में कोई बदलाव होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
