5 वी सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर डायफ्राम प्रेशर सेंसर
Product Details
| प्रतिरूप संख्या।: | HT26V | आउटपुट सिग्नल प्रकार: | एनालॉग 10mv/V |
|---|---|---|---|
| शक्ति: | 5-10VDC | सामग्री: | स्टेनलेस स्टील |
| धागा प्रकार: | नहीं | मापने का माध्यम: | गैस और तरल |
| डीआइए: | 19 मिमी | उच्च: | OEM |
| परिवहन पैकेज: | दफ़्ती | मूल: | चीन |
| प्रकार: | सिलिकॉन दबाव सेंसर | अनुकूलन: | उपलब्ध | अनुकूलित अनुरोध |
| प्रमुखता देना |
5 वी सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर,5V सिलिकॉन डायफ्राम दबाव सेंसर,पिन कनेक्ट के साथ डायफ्राम दबाव सेंसर |
||
Product Description

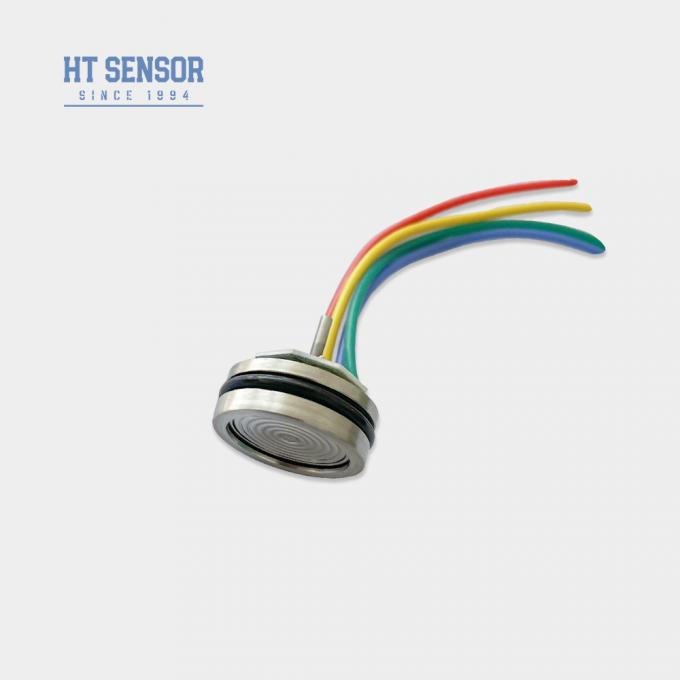

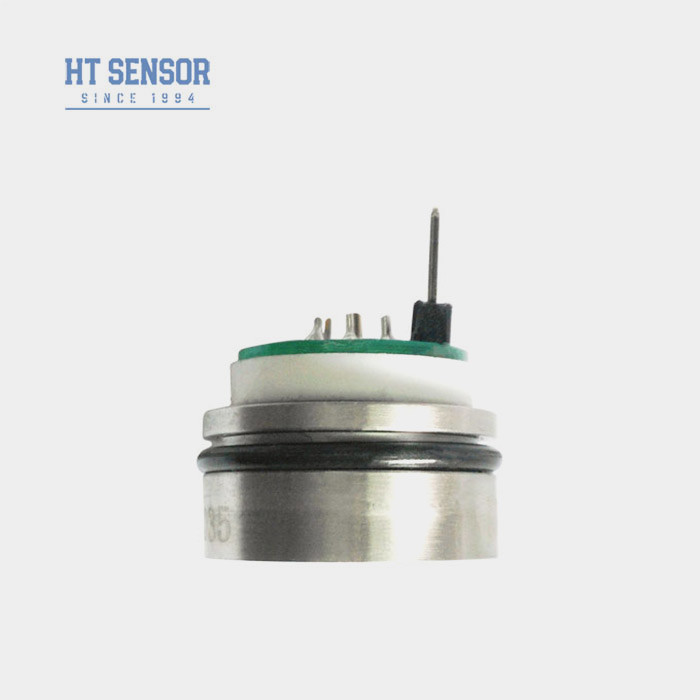

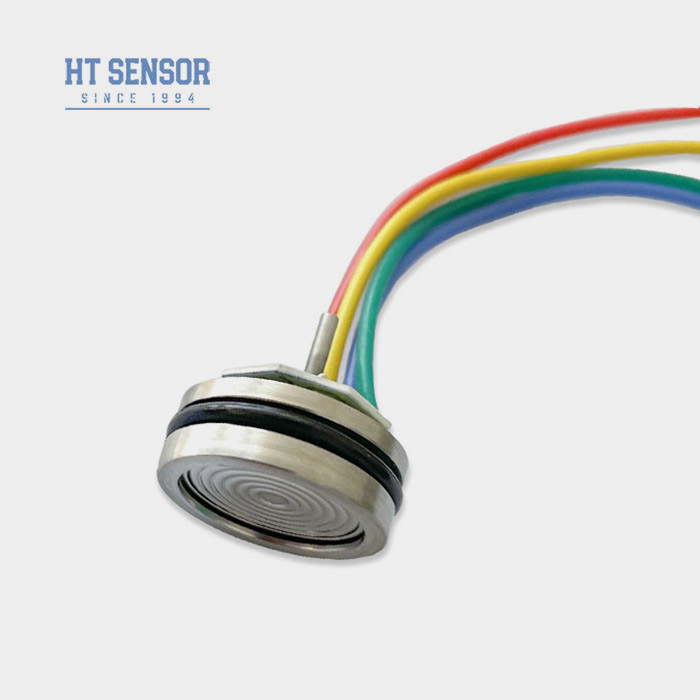

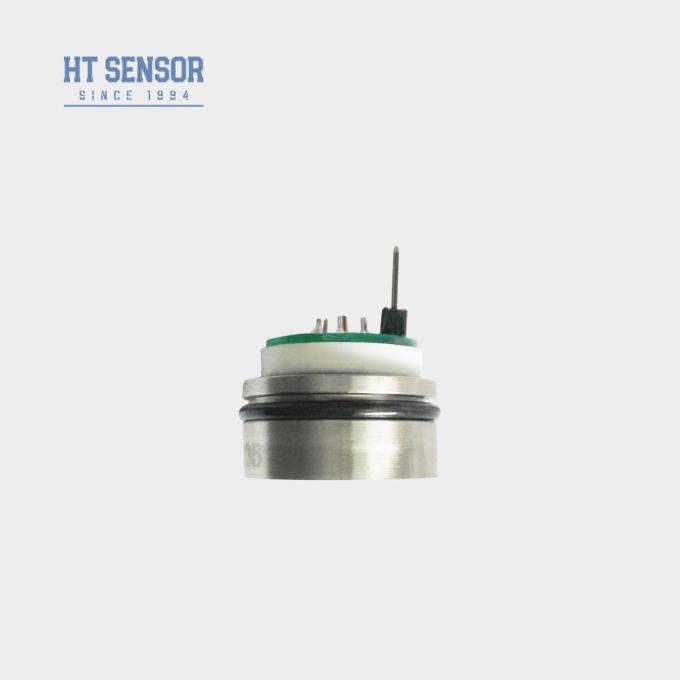

Hengtong HT26V 5V पिन कनेक्ट के साथ संचालित सिलिकॉन दबाव सेंसर
HT26V सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
एचटी२६वी एक पिज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर है जिसके कोर में एक अत्यधिक स्थिर डिफ्यूज्ड सिलिकॉन क्रिस्टल तत्व है।मापा माध्यम का दबाव अंतर 316L अलगाव अलगाव और सीलिंग सिलिकॉन तेल के माध्यम से सिलिकॉन डायफ्राम को प्रेषित किया जाता है. कस्टम निर्माण एक नियमित 19 मिमी व्यास से बनाया गया है, अत्यधिक अनुकूलित, स्टेनलेस स्टील भागों के रूप में कम के रूप में 7 मिमी हो सकता है. 5-10V निरंतर वोल्टेज बिजली की आपूर्ति, आउटपुट नियमित.HT26V दबाव सेंसर दबाव सील और आसान स्थापना के लिए एक ओ-रिंग से लैस है.
- निरंतर वोल्टेज आपूर्ति और आउटपुट मानक संकेत
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
- द ऊंचाई 7 मिमी है, विभिन्न संरचनाओं अनुकूलित किया जा सकता है
- पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली और जल विज्ञान सहित विभिन्न औद्योगिक प्रक्रिया स्थलों में लागू.
- समुद्री और विमानन उद्योगों में प्रयोग किया जाता है
- हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त
- प्रक्रिया नियंत्रण अनुप्रयोगों में प्रयुक्त
- बिजली की आपूर्तिः ≤10 वीडीसी
- सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
- इनपुट प्रतिबाधा:4KΩ~20KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- विद्युत कनेक्शनः100 मिमी का उच्च तापमान वाला तार,रिबन केबल और पिन कनेक्टर
| प्रदर्शन मापदंडसिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S | |
| ≥35kPa | ±0.8 | ± 15 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ± 15 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~25 ग्राम | ||||
| मापदंडों का परीक्षण निम्नलिखित परिस्थितियों में किया जाता हैः 10V का निरंतर वोल्टेज और 25oC का परिवेश तापमान | |||||
| रूपरेखा निर्माण | |
| दबाव ट्यूब <3.5 एमपीएएस |
|
| सामान्य ≥3.5MPaS <40 एमपीएएस |
|
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
आवश्यक वायुरोधकता
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
| एफक्यूए |
.
.
| कंपनी |
