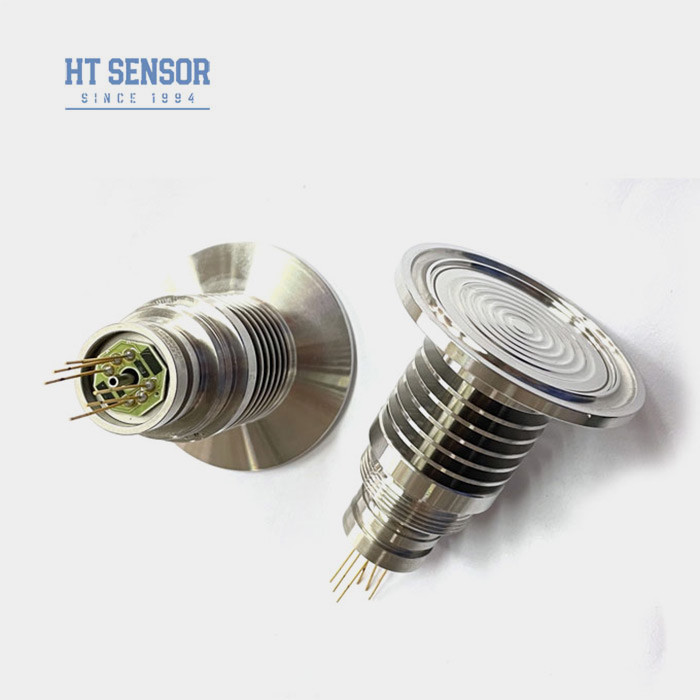

एचटी-आईक्यूटी-बी विसारित सिलिकॉन दबाव सेंसर उच्च तापमान पानी तेल दबाव सेंसर
Product Details
| प्रतिरूप संख्या।: | एचटी-आईक्यूटी-बी | श्रेणी: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| तारों का प्रकार: | सोने से ढंके कोवर पिन | मापक माध्यम: | वायु और तरल जल और तेल |
| स्वनिर्धारित: | स्वनिर्धारित | धागा: | 50.4 मिमी |
| उत्पादन: | एमवी सिग्नल | शक्ति: | 1.5mA |
| विनिर्देश: | 50.4 मिमी | प्रकार: | विसारित सिलिकॉन दबाव सेंसर |
| आउटपुट सिग्नल प्रकार: | अनुरूप | सामग्री: | 316L स्टेनलेस स्टील |
| प्रमुखता देना |
एचटी-आईक्यूटी-बी विसारित सिलिकॉन दबाव सेंसर,पानी तेल विसारित सिलिकॉन दबाव सेंसर,उच्च तापमान पानी तेल दबाव सेंसर |
||
Product Description

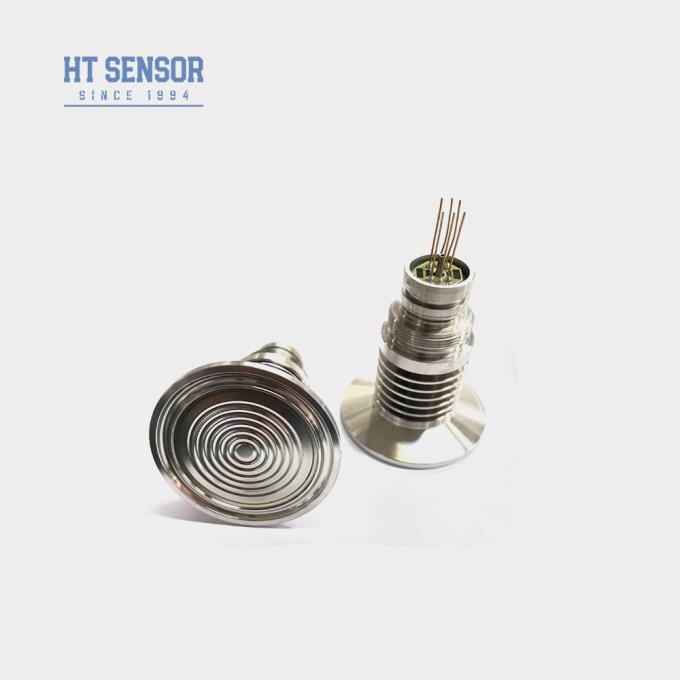

एचटी सेंसर एचटी-आईक्यूटी-बी उच्च तापमान वाले पानी या तेल के लिए विसारित सिलिकॉन दबाव सेंसर
एचटी-आईक्यूटी-बीपिज़ोरेसिस्टिवसिलिकॉन दबाव सेंसर
प्रसारित सिलिकॉन दबाव सेंसर का परिचय:
एचटी-आईक्यूटी-बी सिलिकॉन प्रेशर सेंसर एक प्रकार का एम्बेडेड डायफ्राम है। स्टेनलेस स्टील डायफ्राम और सीलबंद सिलिकॉन तेल के माध्यम से दबाव को संवेदनशील चिप में स्थानांतरित किया गया था।सेंसर चिप दबाव को एक पता लगाने योग्य मिलीवोल्ट विद्युत संकेत में परिवर्तित करता हैइस प्रकार हम सहज रूप से मापा माध्यम के दबाव मूल्य का निरीक्षण कर सकते हैं। यह उत्पाद उच्च तापमान हीट सिंक के साथ प्लेट डायफ्राम संरचना को अपनाता है,उच्च तापमान मध्यम माप प्रभाव अच्छा हैनंगे फ्लैट डायफ्राम को साफ करना आसान है और चिपचिपा माध्यमों के माप पर इसका अच्छा प्रभाव पड़ता है।
उत्पाद की विशेषताएंविसारित सिलिकॉन दबाव सेंसर का:
- 316L स्टेनलेस स्टील आवास पैकेजिंग।
- मोटी फिल्म के माध्यम से तापमान मुआवजा और शून्य बिंदु सुधार।
- आसान सफाई के लिए उच्च तापमान फ्लश डायफ्राम संरचना।
- 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता।
- खाद्य एवं पेय उद्योग।
- औद्योगिक प्रक्रिया नियंत्रण।
- बिजली की आपूर्तिः ≤2mA DC (0.4-1.5mA DC).
- इनपुट प्रतिबाधाः 2.5KΩ~6KΩ।
- आउटपुट प्रतिबाधाः 2.5KΩ~6KΩ.
- विद्युत कनेक्शनः सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार।
| प्रदर्शन मापदंडविसारित सिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500 केपीएएस | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~220 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA @ 25°C | |||||
| रूपरेखा निर्माण | |

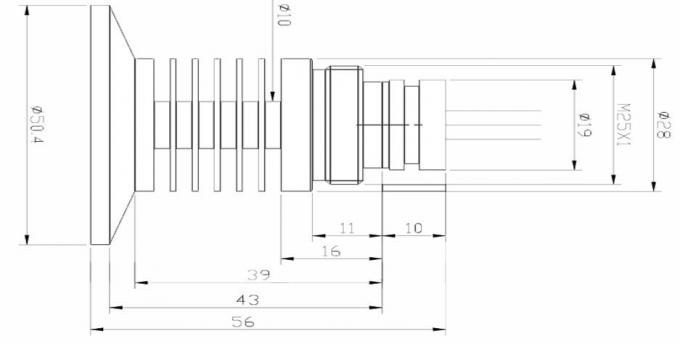

| आयाम |
|

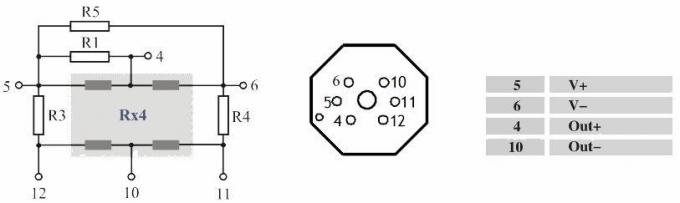

| विद्युत कनेक्शन और क्षतिपूर्ति |
|

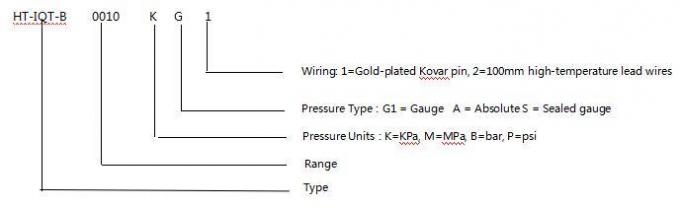

| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
आवश्यक वायुरोधकता
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
