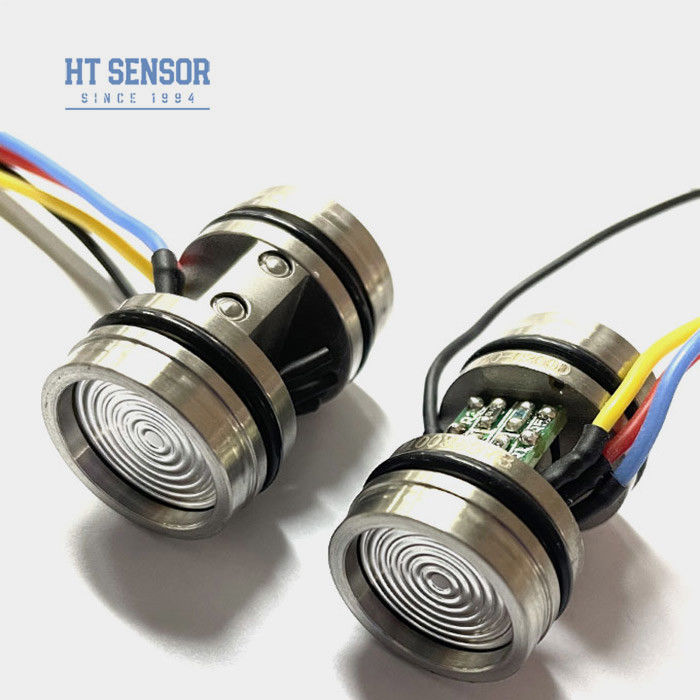

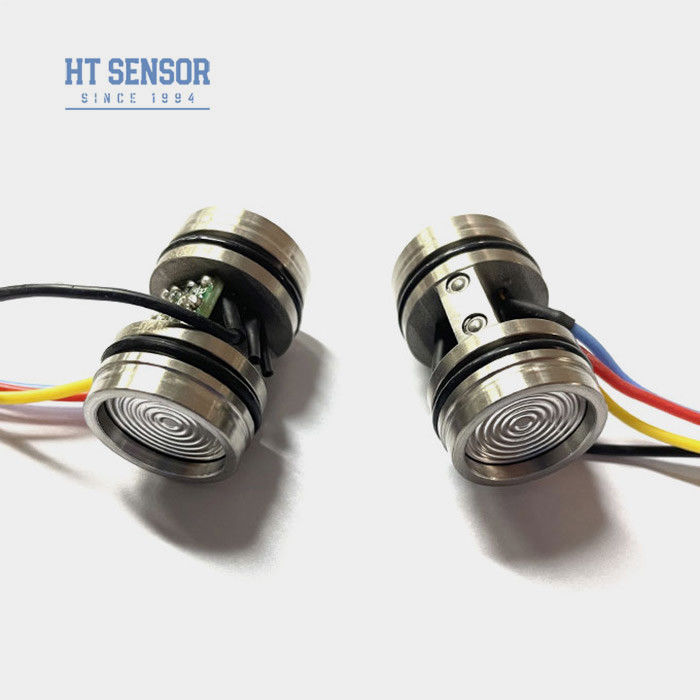

HT20V विभेदक सेंसर सेल प्रेशर डिफ्यूज्ड सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
Product Details
| प्रतिरूप संख्या।: | HT20V | तारों का प्रकार: | चार तार |
|---|---|---|---|
| मापने का माध्यम: | गैस और तरल | स्वनिर्धारित: | स्वनिर्धारित |
| शक्ति: | 10 वीडीसी | परिवहन पैकेज: | दफ़्ती |
| प्रकार: | डिफरेंशियल पीज़ोरेसिस्टिव प्रेशर सेंसर | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | उपलब्ध | अनुकूलित अनुरोध |
| प्रमुखता देना |
HT20V अंतर सेंसर दबाव,अंतर सेंसर दबाव विसारित सिलिकॉन,विसारित सिलिकॉन पीज़ोरेसिटिव दबाव सेंसर |
||
Product Description
बाओजी हेंगटोंग एचटी20वी अंतर पीज़ोरेसिटिव डिफ्यूज्ड सिलिकॉन दबाव सेंसर 10vdc
अंतर प्रसारित सिलिकॉन दबाव सेंसर का परिचय:
HT20V एक अंतर दबाव सेंसर है जो एक उच्च स्थिर फैला हुआसिलिकॉन तत्व के रूप में इसके कोर. एक टिकाऊ 316L स्टेनलेस स्टील आवास में घिरा,सेंसर असाधारण विश्वसनीयता के साथ काम करता है। दबाव संचरण होता हैएक स्टेनलेस स्टील डायफ्राम और एक सील सिलिकॉन तेल के माध्यम से, सटीक सुनिश्चितसंवेदनशील चिप से माप किया जाता है।मापे जाने वाले माध्यम के साथ प्रत्यक्ष संपर्क, एक पूरी तरह से ठोस अवस्था स्थापित करनापरिणामी रूप से, यह संरचना सटीक अंतर दबाव माप के लिएबहुमुखी उत्पाद विभिन्न अनुप्रयोगों के लिए उपयुक्त है जो विश्वसनीय औरसटीक अंतर दबाव माप
उत्पाद की विशेषताएंअंतर विसारित सिलिकॉन दबाव सेंसर का:
- स्थिर और विश्वसनीय प्रदर्शन
- स्थिर दबाव के लिए उच्च प्रतिरोध
- लागत प्रभावी
- अंतर दबाव का पता लगाने
- दबाव कैलिब्रेशन उपकरण
- तरल स्तर का माप
- बिजली की आपूर्तिः ≤10 वीडीसी
- सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
- इनपुट प्रतिबाधा:4KΩ~20KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- विद्युत कनेक्शनः 100 मिमी उच्च तापमान के तार।
| प्रदर्शन मापदंडअंतर विसारित सिलिकॉन दबाव सेंसर का: | ||||
| माप सीमा | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| प्रकार | अधिकतम | इकाई | ||
| रैखिकता | ±0.15 | ±0.3 | %F.S | |
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S |
| ≥35kPa | ±0.8 | ± 15 | %F.S | |
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35kPa | ±0.8 | ± 15 | %F.S | |
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| परिचालन तापमान | -20~80 | oC | ||
| भंडारण तापमान | -40~125 | oC | ||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 4MPa के बीच छोटा मान लें | |||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||
| डायफ्राम सामग्री | 316L | |||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||
| प्रतिक्रिया समय | ≤1ms | |||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||
| भरने का माध्यम | सिलिकॉन तेल | |||
| वजन | 45 ग्राम | |||
| मापदंडों का परीक्षण निम्नलिखित परिस्थितियों में किया जाता हैः 10V का निरंतर वोल्टेज और 25oC का परिवेश तापमान | ||||
| रूपरेखा निर्माणअंतर विसारित सिलिकॉन दबाव सेंसर का | |
| आयाम |  |
| नोट्स:बहर जाने वाला छोर सकारात्मक टर्मिनल है। यदि तार के रंग में कोई परिवर्तन होता है, तो सटीक जानकारी के लिए सेंसर से जुड़े लेबल को देखें। | |
| विद्युत कनेक्शन और क्षतिपूर्तिअंतर विसारित सिलिकॉन दबाव सेंसर का |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
2. आवास की असेंबली के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट से बचने या क्षतिग्रस्त करने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
