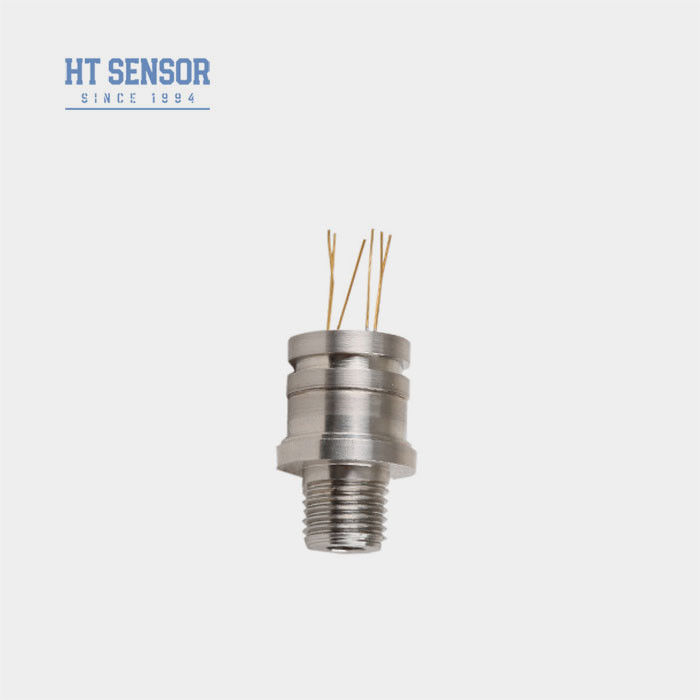

स्टेनलेस स्टील सिलिकॉन दबाव सेंसर तत्व Piezoresistive दबाव ट्रांसमीटर सेल
Product Details
| प्रतिरूप संख्या।: | HT30 | धागा प्रकार: | G1/4 G1/8 आदि। |
|---|---|---|---|
| तारों का प्रकार: | सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार। | मापने का माध्यम: | गैस और तरल |
| स्थिरता: | ±0.1% एफ.एस./वर्ष | श्रेणी: | 0~10kpa- 40Mpa |
| डायाफ्राम: | 316एल | बिजली की आपूर्ति: | 1.5mA |
| आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार | सामग्री: | स्टेनलेस स्टील |
| अनुकूलन: | उपलब्ध | अनुकूलित अनुरोध | गारंटी: | 2 साल |
| प्रमुखता देना |
स्टेनलेस स्टील सिलिकॉन दबाव सेंसर,सिलिकॉन दबाव सेंसर तत्व,सिलिकॉन पीज़ोरेसिटिव प्रेशर ट्रांसमीटर |
||
Product Description

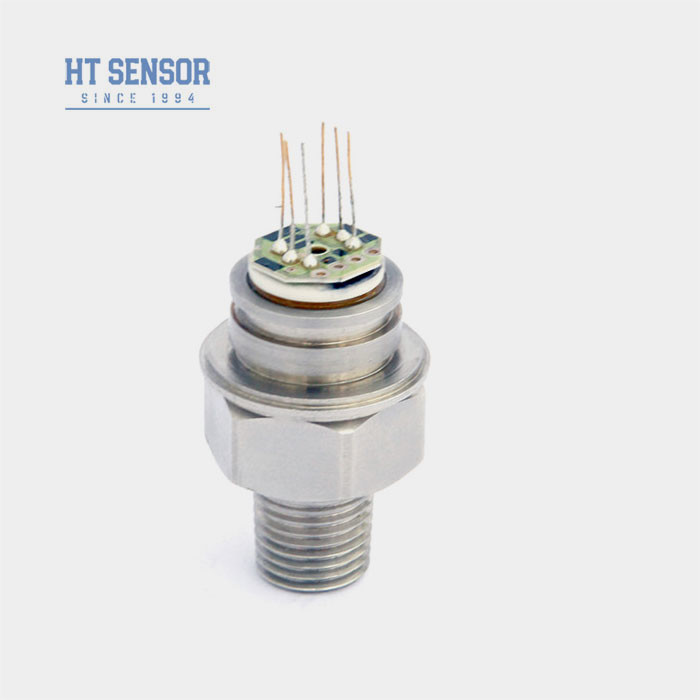

HT30 स्टेनलेस स्टील दबाव जांच तत्व दबाव ट्रांसमीटर के लिए सिलिकॉन दबाव सेंसर
HT30 सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT30 सिलिकॉन पिजोरिसिटिव दबाव सेंसर एक अत्यधिक स्थिर फैला सिलिकॉन हैयह द्रव्यमान को मापने के लिए विसारित सिलिकॉन के पिज़ोरेसिटिव प्रभाव का उपयोग करता हैतरल पदार्थों और गैसों के दबाव। कोर एक मानक के साथ एक साथ वेल्डेड हैधागा, और यह ओ-रिंग सील का उपयोग नहीं करता है, यह एक विस्तृत श्रृंखला के लिए उपयुक्त बनानेआवेदन
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर का:
1उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील आवास का उपयोग करना, साथ ही साथडायफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री
2तापमान और शून्य बिंदु के लिए मोटी फिल्म सर्किट का उपयोग करनासुधार.
3.चयन के लिए उपलब्ध कई थ्रेड इंटरफ़ेस
4एक टुकड़े के रूप में वेल्डेड, कॉम्पैक्ट आकार, और उच्च विश्वसनीयता
आवेदनसिलिकॉन दबाव सेंसर का:1. पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली और जल विज्ञान सहित विभिन्न औद्योगिक प्रक्रिया स्थलों में लागू.
2समुद्री और विमानन उद्योगों में प्रयुक्त
3हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त
4प्रक्रिया नियंत्रण अनुप्रयोगों में प्रयुक्त
विद्युत प्रदर्शनसिलिकॉन दबाव सेंसर का:1बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
2. इनपुट प्रतिबाधा:2.5KΩ~6KΩ
3. आउटपुट प्रतिबाधा:2.5KΩ~6KΩ
4विद्युत कनेक्शनः सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार।
| प्रदर्शन मापदंडसिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~ 63 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता है: 1.5mA @ 25°C | |||||
| रूपरेखा निर्माण | |
| आयाम |
|
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
आवश्यक वायुरोधकता
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
| प्रश्न और उत्तर |
.4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
.6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हमेशा उपलब्ध है।
