मिनी सिलिकॉन दबाव सेंसर ईंधन द्रव परीक्षण सेल के लिए अंतर दबाव सेंसर
Product Details
| प्रतिरूप संख्या।: | HT20 | तारों का प्रकार: | चार तार |
|---|---|---|---|
| मापक माध्यम: | गैस और तरल | श्रेणी: | 0-10kpa ~ 2mpa |
| शक्ति: | 1.5mA | परिवहन पैकेज: | दफ़्ती |
| लंबाई: | 29.5 मिमी | मूल: | चीन |
| एचएस कोड: | 9026209090 | प्रकार: | पीज़ोरेसिस्टिव प्रेशर सेंसर |
| के लिए: | विसरित सिलिकॉन दबाव ट्रांसमीटर | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | उपलब्ध | अनुकूलित अनुरोध |
| प्रमुखता देना |
मिनी सिलिकॉन दबाव सेंसर RoHs,तरल परीक्षण के लिए सिलिकॉन दबाव सेंसर,RoHs ईंधन अंतर दबाव सेंसर |
||
Product Description

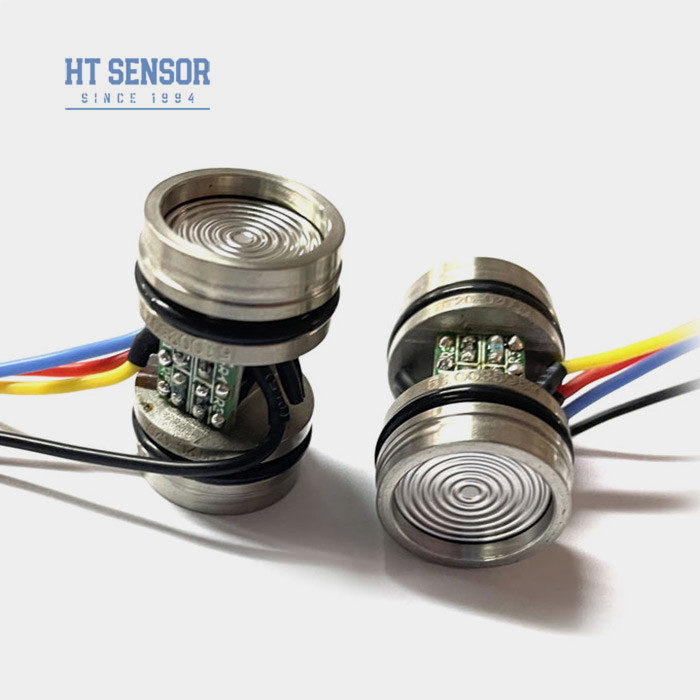

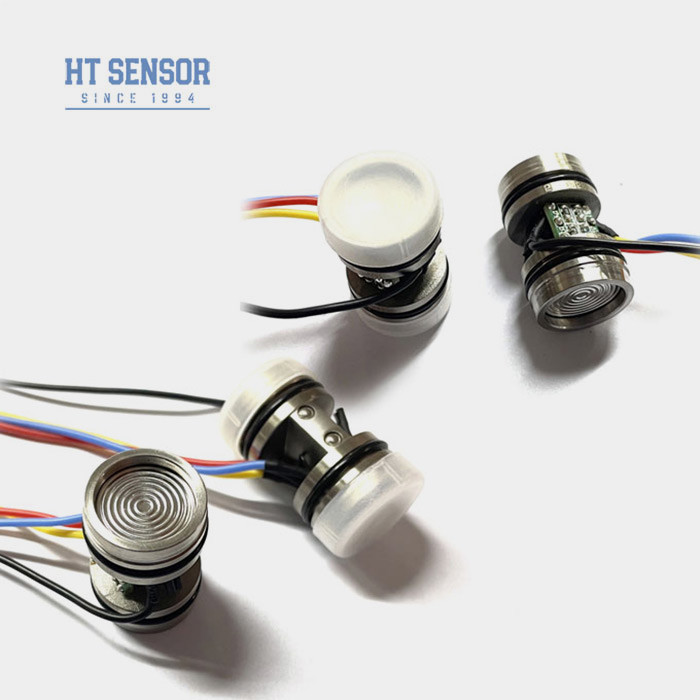

Hengtong HT20 मिनी अंतर सिलिकॉन दबाव सेंसर सेल तरल परीक्षण के लिए
HT20 अंतर दबाव सेंसर
अंतर सिलिकॉन दबाव सेंसर का परिचय:
एचटी20 अंतर सिलिकॉन दबाव सेंसर एक सिलिकॉन पिज़ोरेसिटिव अंतर दबाव सेंसर है जिसमें उच्च स्थिर विसारित सिलिकॉन तत्व का कोर है। कोर 316L में संलग्न हैस्टेनलेस स्टील आवास, और दबाव एक स्टेनलेस स्टील के माध्यम से प्रेषित किया जाता हैसंवेदनशील चिप पर डायफ्राम और सील सिलिकॉन तेल।सीधे मापे गए माध्यम से संपर्क करें, एक पूरी तरह से ठोस राज्य संरचना के लिए गठनदबाव माप, जो अंतर दबाव के सटीक माप को सक्षम करता है।इसलिए इस उत्पाद को विभिन्न परिदृश्यों में लागू किया जा सकता है जिनमेंकठोर और संक्षारक वातावरण सहित अंतर दबाव माप
उत्पाद की विशेषताएंअंतर सिलिकॉन दबाव सेंसर का:
- स्थिर और विश्वसनीय प्रदर्शन
- स्थिर दबाव के लिए उच्च प्रतिरोध
- लागत प्रभावी
- सिलिकॉन पिज़ोरेसिटिव तेल से भरा दबाव संवेदनशील तत्व का उपयोग करता है
- अंतर दबाव का पता लगाने
- दबाव कैलिब्रेशन उपकरण
- तरल स्तर का माप
- औद्योगिक प्रक्रिया नियंत्रण
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधा:3KΩ~6KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- विद्युत कनेक्शनःसोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार
| प्रदर्शन मापदंडअंतर सिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| प्रकार | अधिकतम | इकाई | |||
| रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 4MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | 45 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA @ 25°C | |||||
| रूपरेखा निर्माण | |
| आयाम |  |
| नोट्स:बहर जाने वाला छोर सकारात्मक टर्मिनल है। यदि तार के रंग में कोई परिवर्तन होता है, तो सटीक जानकारी के लिए सेंसर से जुड़े लेबल को देखें। | |
| विद्युत कनेक्शन और क्षतिपूर्तिअंतर सिलिकॉन दबाव सेंसर का |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
