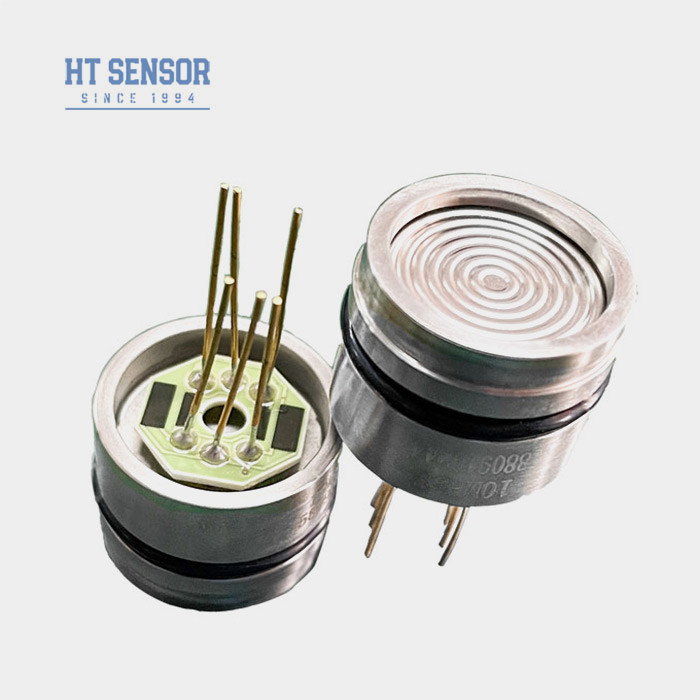

HT19F डिफ्यूज़न सिलिकॉन प्रेशर सेंसर माइक्रो प्रेशर सेंसर औद्योगिक सेंसर कोर के लिए
Product Details
| प्रतिरूप संख्या।: | HT19F | तारों का प्रकार: | चार-तार या सोना चढ़ाया हुआ कोवर पिन |
|---|---|---|---|
| मापने का माध्यम: | गैस और तरल | शक्ति: | 1.5mA |
| विनिर्देश: | 19 मिमी | मूल: | चीन |
| एचएस कोड: | 9026209090 | प्रकार: | पीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | उपलब्ध | अनुकूलित अनुरोध |
| प्रमुखता देना |
HT19F डिफ्यूजन सिलिकॉन दबाव सेंसर,सूक्ष्म दबाव सेंसर 19 मिमी,औद्योगिक 19 मिमी के लिए सूक्ष्म दबाव सेंसर |
||
Product Description
बाओजी हेंगटोंग एचटी19एफ कम लागत वाली कीमत फैलाव सिलिकॉन दबाव सेंसर औद्योगिक के लिए
19 मिमी सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT19F एक सिलिकॉन पिज़ोरेसिटिव प्रेशर सेंसर के रूप में कार्य करता है, जिसके कोर में एक अत्यधिक स्थिर फैला हुआ सिलिकॉन तत्व होता है। यह प्रभावी रूप से मापता हैपरीक्षण के दबाव को प्रसारित करके तरल पदार्थों और गैसों के दबावएक अलगाव अलगाव और सिलिकॉन तेल के माध्यम से सिलिकॉन डायफ्राम के लिए मध्यम।सेंसर की बहुमुखी प्रतिभा वायु कंप्रेसर और प्रशीतन में व्यापक उपयोग पाता हैप्रणालियाँ।
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर का:
1उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील आवास का उपयोग करना, साथ ही साथ डायफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री2तापमान और शून्य बिंदु के लिए मोटी फिल्म सर्किट का उपयोग करना सुधार
3. ओउत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
आवेदनसिलिकॉन दबाव सेंसर का:
1. 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्त स्टेनलेस स्टील संगतता
2. पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली और जल विज्ञान सहित विभिन्न औद्योगिक प्रक्रिया स्थलों में लागू
3समुद्री और विमानन उद्योगों में प्रयुक्त
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त
5प्रक्रिया नियंत्रण अनुप्रयोगों में प्रयुक्त
विद्युत प्रदर्शनसिलिकॉन दबाव सेंसर का:
1बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
2. इनपुट प्रतिबाधा:3KΩ~6KΩ
3. आउटपुट प्रतिबाधा:2.5KΩ~6KΩ

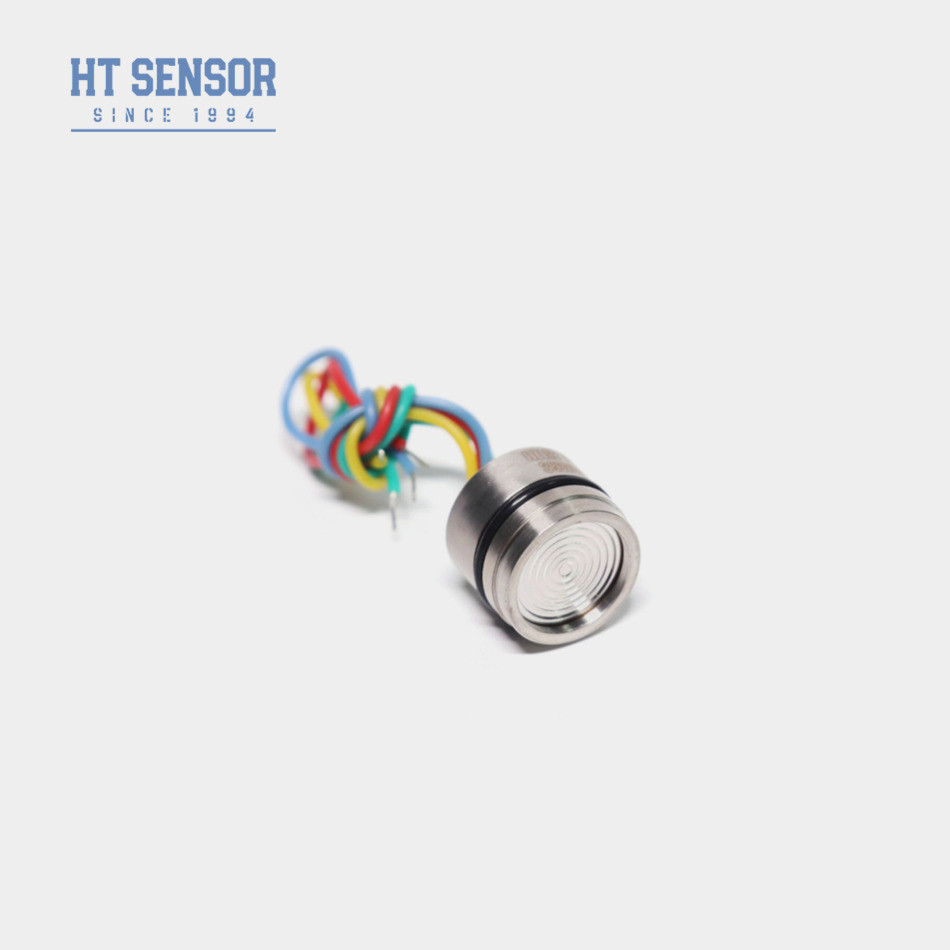

4विद्युत कनेक्शन: सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार।
| प्रदर्शन मापदंडसिलिकॉन दबाव सेंसर का: | |||||
| रेंज | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैर-रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य आउटपुट | 0±1 | 0±2 | mV | ||
| स्पैन आउटपुट | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| तापमान त्रुटि शून्य | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| तापमान त्रुटि अवधि | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रिंग या फ्लोरो रिंग | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | लगभग 28 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA @ 25°C | |||||

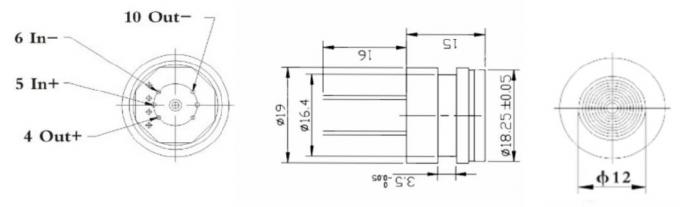

| रूपरेखा निर्माण | |
| <3.5 एमपीएएस |  |

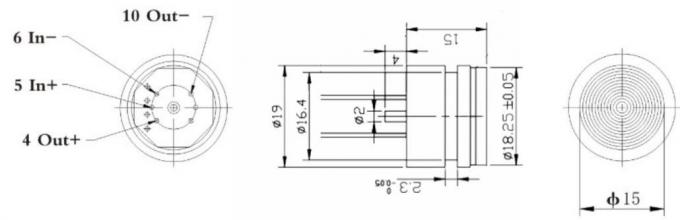

| ≥3.5MPaS <40 एमपीएएस |
|

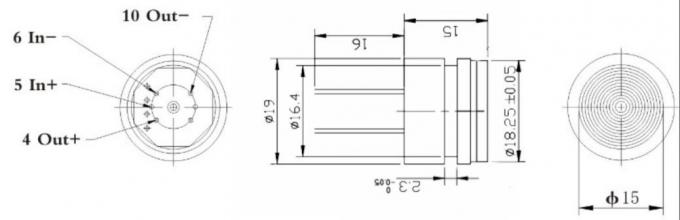

| ≥40MPaS | |

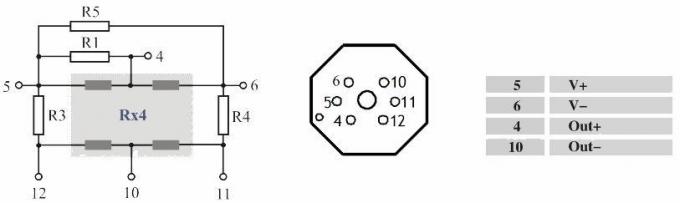

| विद्युत कनेक्शन और क्षतिपूर्ति |
|
|
| चयनित उदाहरण |

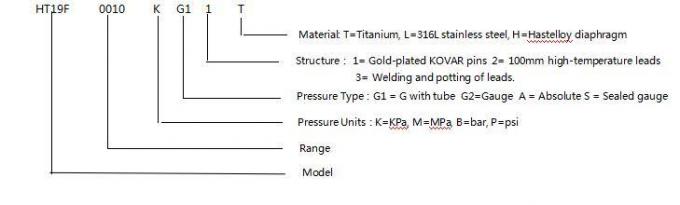

| आदेश देने की युक्तियाँ |
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
