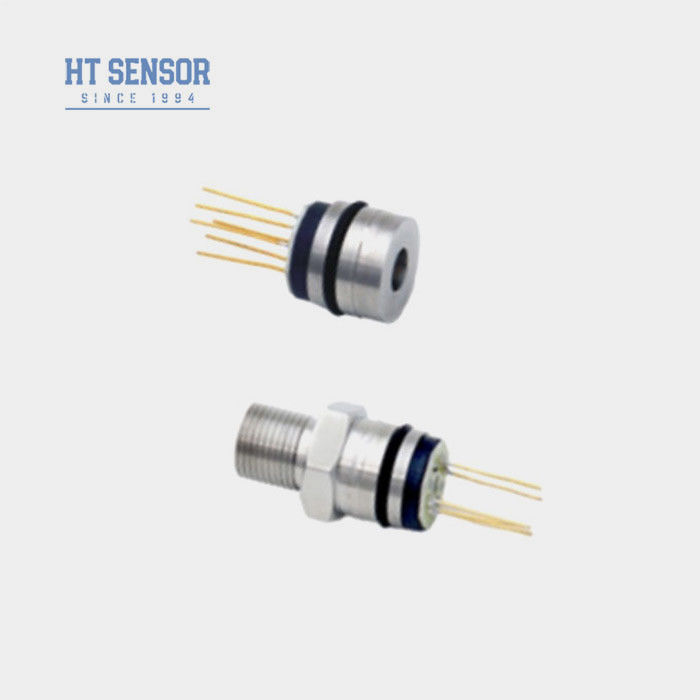

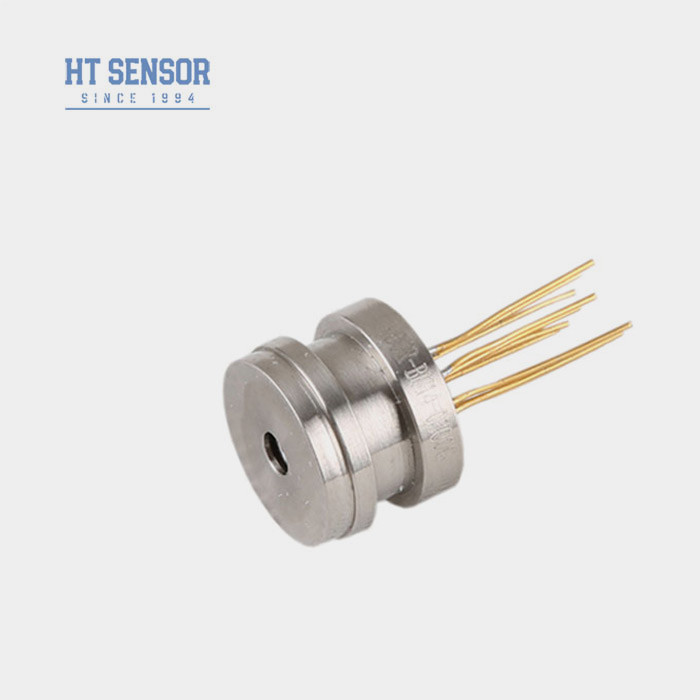

15mm OEM सिलिकॉन 316L स्टेनलेस स्टील दबाव सेंसर के लिए तरल स्तर माप सेंसर सेल
Product Details
| प्रतिरूप संख्या।: | HT15 | धागा प्रकार: | धागा हो सकता है |
|---|---|---|---|
| तारों का प्रकार: | सोने की चादर वाले कोवर पिन या चार तार | मापने का माध्यम: | गैस और तरल |
| शक्ति: | 5-10VDC /1.5mA | उत्पादन: | 10mv/V 100+-30mv |
| कीवर्ड: | मिनी सेंसर | परिवहन पैकेज: | दफ़्ती |
| ट्रेडमार्क: | हेन्गटोंग | सामग्री: | 316L स्टेनलेस स्टील |
| प्रमुखता देना |
सिलिकॉन 316L स्टेनलेस स्टील दबाव सेंसर,15 मिमी OEM स्टेनलेस स्टील दबाव सेंसर,तरल स्तर माप के लिए 15 मिमी दबाव सेंसर |
||
Product Description
तरल परीक्षण के लिए 15 मिमी OEM 316L स्टेनलेस स्टील सिलिकॉन प्रेशर सेंसर
सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर
सिलिकॉन प्रेशर सेंसर का परिचय:
एक सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर है जिसके मूल में अत्यधिक स्थिर डिफ्यूज्ड सिलिकॉन तत्व हैं। यह तरल पदार्थों और गैसों के दबाव को मापने के लिए डिफ्यूज्ड सिलिकॉन के पीजोरेसिस्टिव प्रभाव का उपयोग करता है। सेंसर दबाव और स्तर माप संकेतों को mv विद्युत आउटपुट में परिवर्तित कर सकता है। सेंसर में एक तेज़ और सटीक इंटरफ़ेस है। सेंसर की गैर-रैखिकता की गणना BFSL लीस्ट स्क्वायर विधि के आधार पर की जाती है, जिसका व्यापक रूप से एयर कंप्रेसर, रेफ्रिजरेशन सिस्टम और अन्य अनुप्रयोगों में उपयोग किया जाता है।
उत्पाद सुविधाएँसिलिकॉन प्रेशर सेंसर का:
- उन्नत तकनीक का उपयोग करता है और 316L स्टेनलेस स्टील में एन्कैप्सुलेटेड हैआवास
- व्यापक मापने की सीमा 0~350KPa~60MpaS
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
- चयन के लिए विभिन्न थ्रेडेड इंटरफेस उपलब्ध हैं
- 316L के साथ गैर-संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
- कॉम्पैक्ट डिज़ाइन, सीमित स्थान वाले अनुप्रयोगों के लिए आदर्श
- दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में उपयोग किया जाता है
- दबाव माप के लिए आमतौर पर रेफ्रिजरेशन सिस्टम और एयर कंप्रेसर में उपयोग किया जाता है
- बिजली की आपूर्ति: ≤2mA DC (विशिष्ट 1.5mA DC)
- इनपुट प्रतिबाधा: 3KΩ~6KΩ
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
- विद्युत कनेक्शन: गोल्ड-प्लेटेड कोवर पिन या 100 मिमी उच्च तापमान वाले तार
| प्रदर्शन पैरामीटरसिलिकॉन प्रेशर सेंसर का: | ||||
| मापने की सीमा | गेज (G) | 350KPa,1000KPa,2000Kpa | ||
| पूर्ण (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | |||
| सीलबंद (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS | |||
| Typ | अधिकतम | इकाई | ||
| रैखिकता | ±0.15 | ±0.3 | %F.S | |
| दोहराव | 0.05 | 0.1 | %F.S | |
| हिस्टैरिसीस | 0.05 | 0.1 | %F.S | |
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |
| पूर्ण पैमाने पर आउटपुट | 100±10 | 100±30 | mV | |
| शून्य ऑफसेट तापमान। बहाव | ±0.5 | ±1 | %F.S | |
| पूर्ण पैमाने पर तापमान। बहाव | ±0.5 | ±1 | %F.S | |
| मुआवजा तापमान। | 0~70 | ºC | ||
| ऑपरेटिंग तापमान | -20~80 | ºC | ||
| भंडारण तापमान | -40~125 | ºC | ||
| अनुमेय अधिभार | पूर्ण पैमाने या 80MPa के 3 गुना के बीच छोटा मान लें | |||
| फटने का दबाव | 5X पूर्ण पैमाने | |||
| दीर्घकालिक स्थिरता | 0.2 % | F.S/वर्ष | ||
| डायाफ्राम सामग्री | 316L | |||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | |||
| झटका | 100g,11ms | |||
| प्रतिक्रिया समय | ≤1ms | |||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||
| भरने का माध्यम | सिलिकॉन तेल | |||
| वज़न | लगभग 20 ग्राम | |||
| पैरामीटरों का परीक्षण निम्नलिखित शर्तों के तहत किया जाता है: 1.5mA @ 25°C | ||||
| रूपरेखा निर्माण | |
| प्रकार 1 |  |
| प्रकार 2 | |
| विद्युत कनेक्शन और मुआवजा |
|
|
| चयन उदाहरण |
| आदेश देने के सुझाव |
वायु
कसावट
2. आवास की असेंबली के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और जाम या क्षति से बचने के लिए समान दबाव डालें।
3. यदि मापा गया माध्यम कोर डायाफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो ऑर्डर देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4. डायाफ्राम विरूपण या भेदन के कारण कोर को नुकसान से बचाने के लिए हाथों या नुकीली वस्तुओं से सेंसर डायाफ्राम को दबाने से बचें।
5. गेज प्रेशर कोर के प्रेशर पोर्ट को वातावरण के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक माध्यम के प्रवेश को रोकें।
| 6. यदि पिन लीड में कोई बदलाव होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें। |
