15 मिमी सिलिकॉन मिनी दबाव सेंसर 10 वीडीसी स्टेनलेस स्टील पीज़ोरेसिटिव लेवल सेंसर
Product Details
| प्रतिरूप संख्या।: | HT15V | धागा प्रकार: | नहीं |
|---|---|---|---|
| तारों का प्रकार: | चार तार | मापक माध्यम: | गैस और तरल |
| श्रेणी: | 0-350kpa~20MPa | आपूर्ति: | 5-10VDC |
| कीवर्ड: | मिनी सेंसर | विनिर्देश: | 15 मिमी |
| ट्रेडमार्क: | हेन्गटोंग | प्रकार: | मिनी सिलिकॉन दबाव सेंसर |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | उपलब्ध OEM और ODM |
| प्रमुखता देना |
15 मिमी सिलिकॉन मिनी दबाव सेंसर,सिलिकॉन मिनी दबाव सेंसर 10 वीडीसी,10 वीडीसी स्टेनलेस स्टील पीज़ोरेसिस्टिव दबाव सेंसर |
||
Product Description

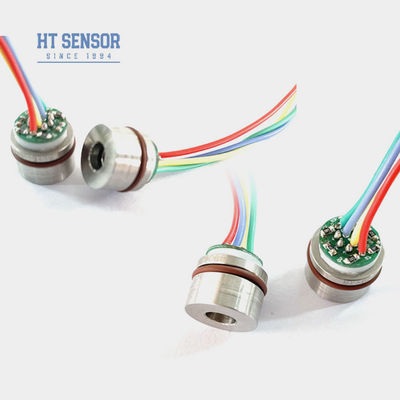

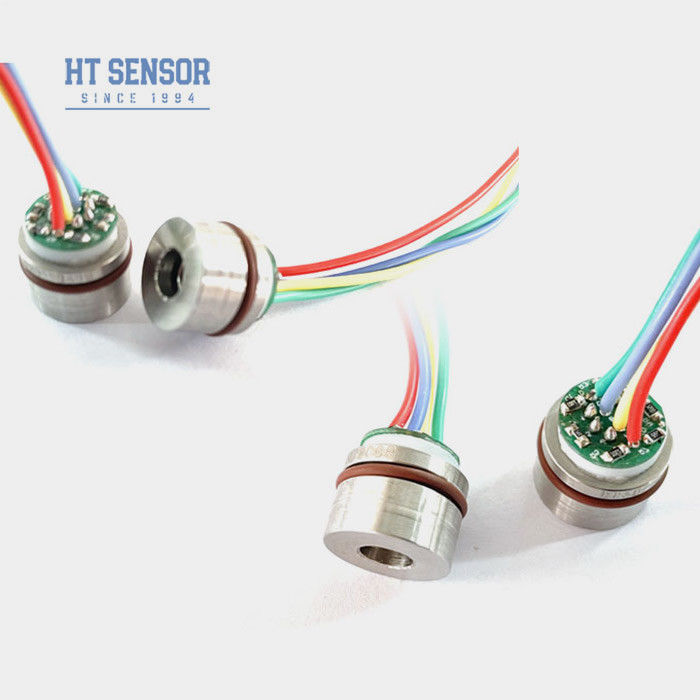

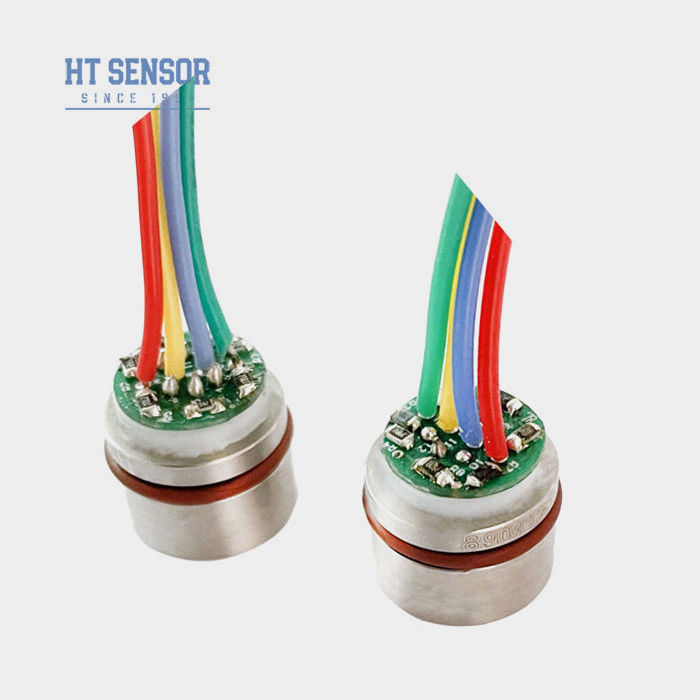

HT15V 15mm मिनी स्टेनलेस स्टील सिलिकॉन दबाव सेंसर 10VDC
HT15V पीज़ोरेसिस्टिवसिलिकॉनदबाव सेंसर
15 मिमी सिलिकॉन दबाव सेंसर का परिचयः
वी एक सिलिकॉन पिज़ोरेसिटिव दबाव सेंसर है जिसमें एक स्थिर वोल्टेज बिजली आपूर्ति और 10mv/V के आउटपुट नियंत्रण है।यह द्रव और गैस के दबावों को सटीक रूप से मापने के लिए फैल सिलिकॉन के पिज़ोरेसिटिव प्रभाव का उपयोग करता है.वी सिलिकॉन दबाव सेंसर का व्यास केवल 15 मिमी है, यह उत्कृष्ट प्रकार के दबाव सेंसर से संबंधित है। सेंसर का व्यापक रूप से छोटे आकार की आवश्यकता वाले विभिन्न प्रकार के छोटे उपकरणों में उपयोग किया जाता है।हमारी कंपनी भी उपयोगकर्ताओं की जरूरतों के आधार पर विशेष अनुकूलन कर सकते हैं, जैसे कि सभी वेल्डेड संरचना के दबाव सेंसर, व्यापक तापमान मुआवजा, उच्च विश्वसनीयता, विरोधी झटके और विरोधी कंपन सेंसर, विशेष रूप से राष्ट्रीय रक्षा हथियारों और उपकरणों के लिए।
उत्पाद की विशेषताएं15 मिमी सिलिकॉन दबाव सेंसर का:
- उन्नत प्रौद्योगिकी का उपयोग करता है और एक 316L स्टेनलेस स्टील में कैप्सूल हैआवास
- व्यापक माप रेंज 0~350KPa~60MpaS
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
- निरंतर वोल्टेज आपूर्ति
- 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
- कॉम्पैक्ट डिजाइन, सीमित स्थान वाले अनुप्रयोगों के लिए आदर्श
- दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में प्रयोग किया जाता है
- दबाव माप के लिए शीतलन प्रणालियों और वायु कंप्रेसरों में आम तौर पर प्रयोग किया जाता है
- बिजली की आपूर्तिः ≤10 वीडीसी
- सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
- इनपुट प्रतिबाधा:4KΩ~20KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- विद्युत कनेक्शनः 100 मिमी उच्च तापमान तार, रिबन केबल
| प्रदर्शन मापदंड15 मिमी सिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 350 केपीए,1000 केपीए,2000 केपीए | |||
| पूर्ण (A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | 100±1 | 100±2 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ±0.8 | ±2 | %F.S | ||
| पूर्ण पैमाने का तापमान | ±0.8 | ±2 | %F.S | ||
| मुआवजा टेम्प. | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 80MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~20 ग्राम | ||||
| मापदंडों का परीक्षण निम्नलिखित परिस्थितियों में किया जाता हैः 10V @25oC | |||||
| रूपरेखा निर्माण | |

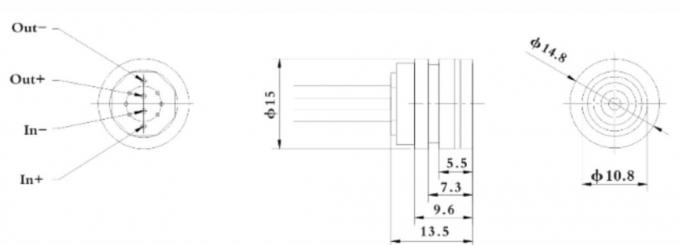

| आयाम |  |

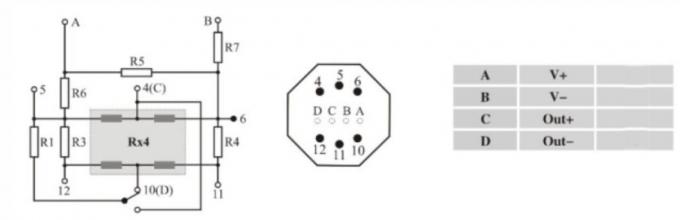

| विद्युत कनेक्शन और क्षतिपूर्ति |
|

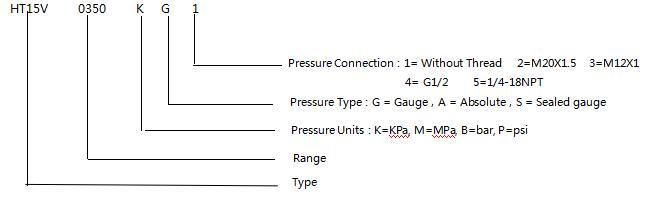

| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
1. एसेम्ब्ली में एयरटाइट आवश्यकता को प्राप्त करने के लिए, सहयोग करने के लिए कोर शेल आकार और ट्रांसमीटर पर ध्यान देना।
2. आवास की असेंबली के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षति से बचने के लिए समान रूप से दबाव लागू किया जाता है।
3यदि परीक्षण माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथ या तेज वस्तु से दबाने से बचें ताकि डायफ्राम का विकृति या छिद्रण और कोर को नुकसान न हो।
5. पानी को रोकने के लिए गेज दबाव सेंसर के नकारात्मक दबाव कक्ष के दबाव इनलेट को वायुमंडल के लिए खुला रखें।पानी के वाष्प या संक्षारक माध्यमों से गेज दबाव कोर के नकारात्मक दबाव कक्ष में प्रवेश.
6यदि कोई परिवर्तन पिन है, कृपया संदर्भ के लिए वास्तविक कंडक्टर पर लेबल के अनुसार।
| प्रश्न और उत्तर |
.
.
