| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | HT13V |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | HT13V | तारों का प्रकार: | चार-तार या पेपर बैंक |
|---|---|---|---|
| रेंज: | 0-350kpa~35mpa | आपूर्ति: | 5-10VDC |
| कीवर्ड: | मिनी सेंसर | परिवहन पैकेज: | कार्टून |
| ट्रेडमार्क: | हेन्गटोंग | उत्पत्ति: | बाओजी चीन |
| आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार एमवी सिग्नल | सामग्री: | स्टेनलेस स्टील |
| प्रमुखता देना: | HT13V मिनी दबाव ट्रांसमीटर,मिनी प्रेशर ट्रांसमीटर 13 मिमी,13 मिमी सिलिकॉन डायफ्राम प्रकार स्तर ट्रांसमीटर |
||

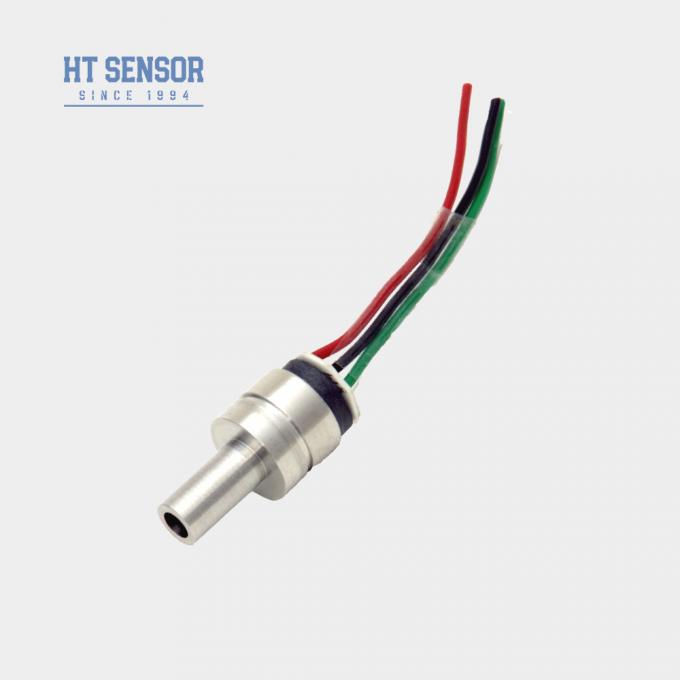

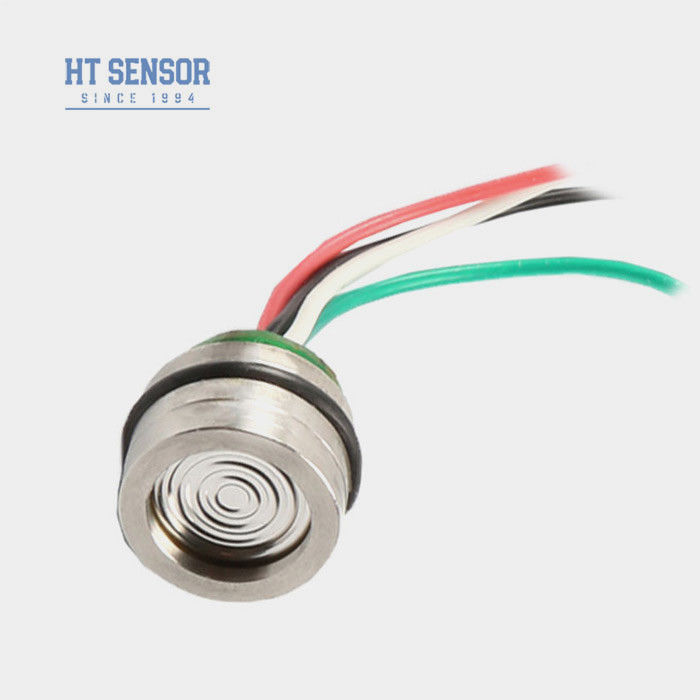

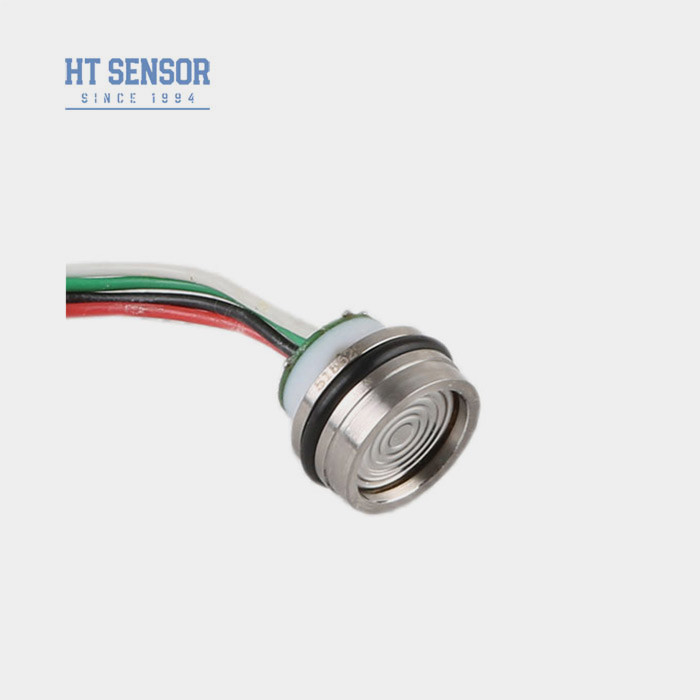

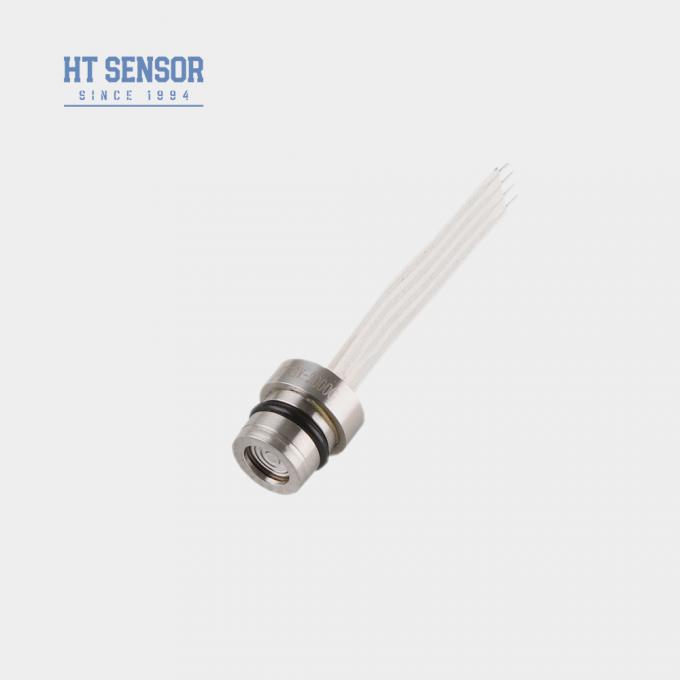

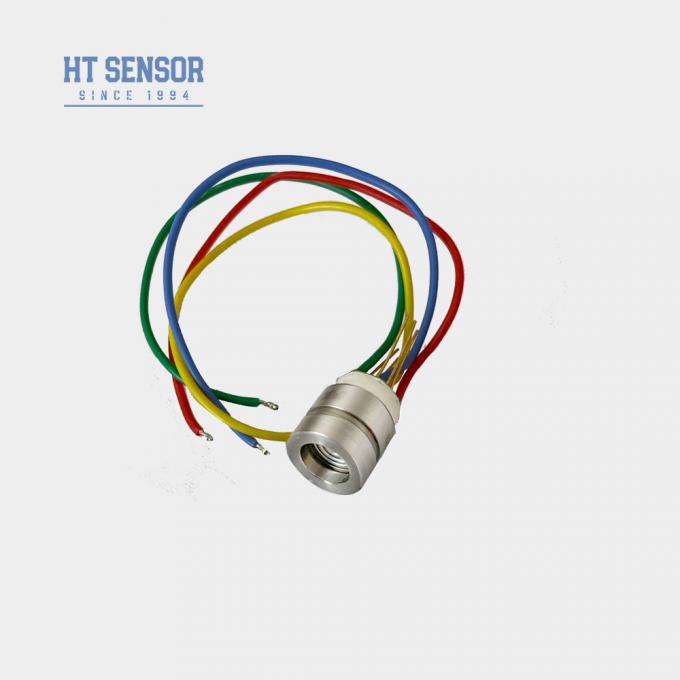

HT13V सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
मिनी सिलिकॉन दबाव सेंसर का परिचयः
एचटी13वी एक सिलिकॉन दबाव सेंसर है जिसमें अंतरराष्ट्रीय स्तर पर उन्नत उच्च स्थिरता, उच्च परिशुद्धता सिलिकॉन दबाव चिप, तनाव अनुकूलित डिजाइन,डायफ्राम वेल्डिंग, उच्च वैक्यूम तेल इंजेक्शन, दबाव चक्र तनाव राहत, उच्च तापमान उम्र बढ़ने, तापमान मुआवजा और अन्य प्रक्रियाओं, उत्पाद स्थिरता उत्कृष्ट है, उत्कृष्ट प्रदर्शन।
समग्र आकार को उपयोगकर्ता के समग्र आकार की डिजाइन आवश्यकताओं को पूरा करने के लिए लघुकृत किया गया है। 316L स्टेनलेस स्टील, एनबीआर या फ्लोरोप्रीन संगत मीडिया के लिए दबाव का पता लगाने।
| प्रदर्शन मापदंडमिनी सिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैर-रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 80MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~15 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता है: 10V @ 25oC | |||||

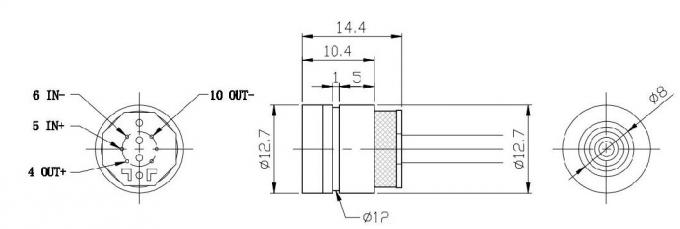

| रूपरेखा निर्माणमिनी सिलिकॉन दबाव सेंसर का | |
| प्रकार 1 |  |
| प्रकार2 |  |

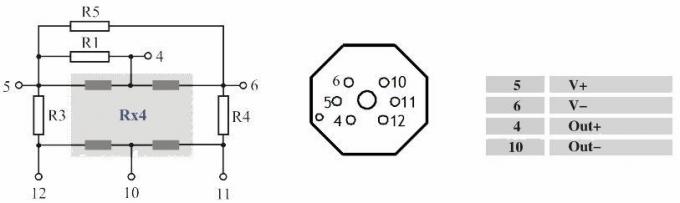

| विद्युत कनेक्शन और क्षतिपूर्ति |
 |
| चयनित उदाहरण |

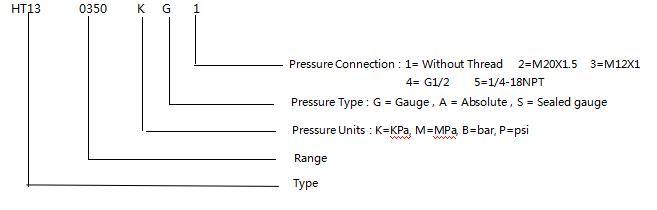

| आदेश देने की युक्तियाँ |
